pcb scheda flessibile

Introduzione:

Fletta PCBs, anche conosciuto come i circuiti stampati flessibili o l'elettronica flessibile, fornisce le maggiori opzioni per i progettisti e gli ingegneri quando monta i circuiti elettronici.

Sono costruiti da materia plastica flessibile e ad alto rendimento, solitamente polyimide, che permette al bordo di piegare o “flettere„ durante l'uso. Questa flessibilità li apre fino ad uso in una vasta gamma di applicazioni.

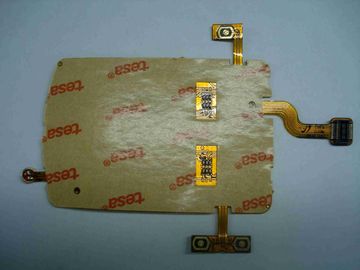

OSP, bordo flessibile del PWB di HAL con 0,5 - piatti convenzionali del bordo di rame di Vo 2oz

OSP, HAL Flexible PCB Board With 0.5 - 2oz Copper VO board Conventional plates

Grande immagine : OSP, bordo flessibile del PWB di HAL con 0,5 - piatti convenzionali del bordo di rame di Vo 2oz

Dettagli:

Luogo di origine:	La Cina
Marca:	Winnal
Numero di modello:	CE, RoHS, UL

Contatto

Descrizione di prodotto dettagliata

Evidenziare:

PWB del bordo della flessione

FPC

bordo flessibile

OSP, bordo flessibile del PWB di HAL con 0,5 - piatti convenzionali del bordo di rame di Vo 2oz

Spessore elettrico OSP, bordo flessibile della prova 0.1-0.25mm del PWB di HAL con 0,5 - rame 2oz

Dettaglio rapido:

Rifinitura della superficie di HAL/ENIG

Strato su ordinazione: 1 strato, 2 strati, 4 strati, 6 strati

spessore di 0.1-0.25mm

Materiale FR4

rame 0.5-3oz

Descrizione:

Strato	1-6
Materiale	Polyimide
Spessore	0.1-0.25mm
Rifinitura di superficie	HAL/ENIG
Rame	0.5-2oz
Prova	Prova elettrica

Applicazioni:

Il bordo flessibile può essere usato per tutti i tipi di prodotti elettrici, quale il computer, cellulare, principale ecc. È ampiamente usato in vario delle industrie nel mondo. Siamo stati FPC ed affare dell'assemblea per dieci anni e forniamo FPC su misura differente a molti paesi dappertutto. Benvenuto per contattarci per ulteriori notizie.

Vantaggio competitivo:

1, servizio eccellente di controllo di qualità

2, prezzo competitivo

3, tempo di produzione rapido

4, progettazione del PWB/produzione/servizio integrato prova

Specifiche:

Parametro tecnico del prodotto
Tecnologia di base		Parametro
		Scelga/doppio ha parteggiato	A più strati
Numero degli strati		1-2	4~6
Spessore di rame		0.25~3.0OZ	0.5~3.0OZ
Spessore del bordo basso		0.1~0.3mm	0.1~0.3mm
Incombustibility		94V-0	94V-0
Resistenza di Peelable		12.3N/cm	12.3N/cm
Torsione		≤0.5%	≤0.5%
Resistenza di isolamento		≥1011Ω	≥1011Ω
Tensione di prova		10-300V	10-300V
Area finita del bordo		560×970mm	560×970mm
Minuti Linea larghezza e gioco		0.1/0.1mm	0.1/0.1mm
Spessore di rame in foro		≥25.0um	≥25.0um
Mini. diametro del cuscinetto	Strato interno		0.05mm
	Fuori strato	0.076mm	0.076mm
Mini. Diametro del foro		0.25mm	0.20mm
Tolleranza del foro	PTH	±0.076mm	±0.076mm
	NPTH	±0.05mm	±0.05mm
Tolleranza di posizione del foro		±0.076mm	±0.05mm
tolleranza di profilo	Guida	±0.1mm	±0.1mm
	Perforazione	±0.13mm	±0.13mm
Abilità del ponte della maschera della lega per saldatura		≥0.1mm	≥0.075mm
Rigidità della maschera della lega per saldatura		6H	6H
Prova di Solderable		secondo 245℃ 5	secondo 245℃ 5
Abilità di riciclaggio termico		secondo 288℃ 10	secondo 288℃ 10
Rifinitura di superficie		OSP, HAL, HAL senza piombo, oro di immersione, doratura, colofonia, oro dito, latta di immersione ecc
Norma di Qaulity		IPC-A-600F IPC-ML-950
Norma del campione		Ⅱ di STD-105E-
