PWB di bordo

  • Alta precisione PWB di bordo fornitori
  • Alta precisione PWB di bordo fornitori







Introduzione



L'Assemblea del PWB è un processo che richiede la conoscenza non appena delle componenti e dell'assemblea del PWB ma anche di progettazione del circuito stampato, di montaggio del PWB e di forte comprensione del prodotto finito. L'assemblea del circuito è solo di un pezzo del puzzle a consegnare il prodotto perfetto la prima volta.
I circuiti di San Francisco è una soluzione della un-fermata per tutti i servizi del circuito in modo da siamo trincerati spesso con il processo di produzione del PWB da progettazione all'assemblea. Attraverso la nostra forte rete dei partner ben-provati dell'assemblea e di fabbricazione del circuito, possiamo fornire le capacità più avanzate e quasi più illimitate per la vostra applicazione del PWB di produzione o del prototipo. Conservi la difficoltà che viene con l'acquisizione trattata e che tratta con i venditori multipli delle componenti. I nostri esperti vi troveranno le migliori parti per il vostro prodotto finito.




Servizi dell'Assemblea del PWB:


assemblea del prototipo di Rapido-giro
Assemblea chiavi in mano
Assemblea chiavi in mano parziale
Assemblea della spedizione
Assemblea senza piombo compiacente di RoHS
Assemblea Non-RoHS

Rivestimento conforme
Scatola-configurazione ed imballaggio finali





Processo di montaggio del PWB


Perforazione-----Esposizione-----Placcaggio-----Etaching & spogliare-----Perforazione-----Prova elettrica-----SMT-----Saldatura di Wave-----Montaggio-----Ict-----Test funzionale-----Prova di umidità & di temperatura




Servizi di prova


Raggi x (2-D e 3-D)
Ispezione dei raggi x di BGA
Prova di AOI (ispezione ottica automatizzata)
Prova di Ict (prova del In-Circuito)
Prova funzionale (al livello di sistema & del bordo)
Sonda volante




Capacità


Tecnologia del supporto/parti di superficie (Assemblea di SMT)
Dispositivo del Attraverso-Foro/parti (THD)
Parti miste: Assemblea di THD & di SMT
BGA/micro BGA/uBGA
QFN, POP & chip senza piombo
2800 perno-conteggio BGA
0201/1005 componenti passive
0,3/0,4 passi
Pacchetto di schiocco
Vibrazione-chip di CCGA ripieno sotto
Interposizione/accatastamento di BGA
e più…

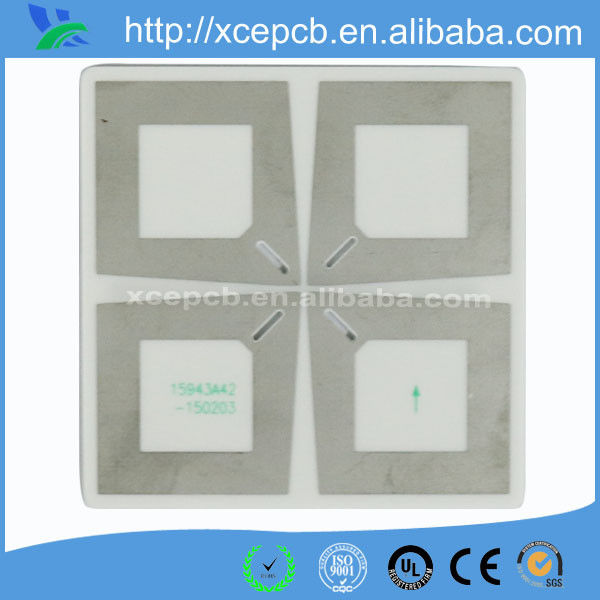

La Cina Rogers ad alta frequenza assemblea del bordo del PWB del bordo del PWB di 4 strati

China High Frequency Rogers 4 Layer Pcb Board pcb board assembly
China High Frequency Rogers 4 Layer Pcb Board pcb board assembly

Grande immagine :  La Cina Rogers ad alta frequenza assemblea del bordo del PWB del bordo del PWB di 4 strati

Dettagli:

Luogo di origine: Shenzhen
Marca: XCE
Certificazione: ISO9001:2000 ;ISO14000;CCC;ROHS;FCC;UL
Numero di modello: 4-Layer

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1 pezzo
Prezzo: USD1-300/Piece
Imballaggi particolari: interno: borsa di bolla esterna: contenitore di cartone
Tempi di consegna: 3 - 10 giorni lavorativi
Termini di pagamento: L / C, T / T, Western Union
Capacità di alimentazione: 10000000 Pezzo/pezzi al mese
Descrizione di prodotto dettagliata
Evidenziare:

PWB di bordo

Descrizione di prodotto:

Caratteristiche tecniche del PWB di XCE

Materiale di riserva annuale

Rogers, Taconic, Arton, Isola, F4B, TP-2.FR-4, alto TG, alogeno libera

Strato no.

1~16

Spessore minimo del bordo

2 layer0.2mm

4 layer0.4mm

6 strati 0.6mm

8 strati 0.8mm

10 strati 1.0mm

Dimensione massima del pannello

508*610mm

Tolleranza di spessore del bordo

T≥0.8mm±8%., T<0>

Spessore del rame del foro della parete

>0.025mm (1mil)

Foro finito

0.2mm-6.3mm

Linea larghezza minima

4mil/4mil (0.1/0.1mm)

Spazio minimo del cuscinetto di legame

0.1mm (4mil)

Tolleranza dell'apertura di PTH

±0.075mm (3mil)

Tolleranza dell'apertura di NPTH

±0.05mm (2mil)

Deviazione del sito del foro

±0.05mm (2mil)

Tolleranza di profilo

±0.10mm (4mil)

Bend&warp del bordo

≤0.7%

Resistenza di isolamento

>1012Ωnormal

resistenza del Attraverso-foro

<300>

Forza elettrica

>1.3kv/mm

Ripartizione corrente

10A

Forza di buccia

1.4N/mm

Regidity di Soldmask

>6H

Stress termico

288℃20Sec

Tensione di prova

50-300V

Ciechi sepolti min via

0.2mm (8mil)

Spessore di rame esterno

1oz-5oz

Spessore interno del bottaio

1/2 oz-4oz

Allungamento

8:1

Larghezza verde minima dell'olio di SMT

0.08mm

Finestra aperta verde minima dell'olio

0.05mm

Strato dell'isolamento thickless

0.075mm-5mm

Apertura del foro di colata

0.2mm-0.6mm

Tecnologia speciale

Indepedance, acceca sepolto via, oro spesso, PWB dell'alluminio

Finitura superficia

HASL, HASL senza piombo, oro di immersione, latta di immersione, argento di immersione, OSP, ENIG, dito dorato, colla blu, doratura

Appilication:

le Telecomunicazioni: trasmettitore. Ricevitore. Oscillatore. Antenna.

ricevitore satellitare di b

sistema di localizzazione globale di c, amplificatore, le Telecomunicazioni satelliti

trasmissione per microonde di d

telefono dell'automobile di e

apparecchiatura di misura di f, ispettore di LSI, analizzatore, oscillatore del segnale

teletcom ad alta frequenza di g, trasmissione ad alta velocità, alta sicurezza, alta qualità di trasmissione, transazione di alta memoria

Caldo-Vendita Poducts:

La Cina Rogers ad alta frequenza assemblea del bordo del PWB del bordo del PWB di 4 stratiLa Cina Rogers ad alta frequenza assemblea del bordo del PWB del bordo del PWB di 4 stratiLa Cina Rogers ad alta frequenza assemblea del bordo del PWB del bordo del PWB di 4 stratiLa Cina Rogers ad alta frequenza assemblea del bordo del PWB del bordo del PWB di 4 strati

FAQ:

Q: Siete un produttore?

A: Sì.

Q: Come circa il vostro termine di consegna? particolarmente per il campione?

A: Normalmente, prenderà 3 - 10 days.to accelera i campioni rapidi entro 24 ore è disponibile ed i supplementi saranno sul vostro rappresentano il servizio.

Q: Che cosa è il vostro vantaggio?

A: Consegna rapida, alta qualità, base di riserva sufficiente.

Q: Che cosa è il vostro M.O.Q?

A: Il nostro M.O.Q è 1pcs.

Q: Potete fornirci il migliore prezzo?
A: Come produttore, abbiamo forte capacità per fornirgli le soluzioni del costdown e più società per azioni del thanthe di prezzi competitivi.

Q: Come spedite le merci e quanto ci vuole?
A: Spediamo le merci ai nostri clienti da DHL, UPS, Fedex o TNT express.usually, richiede i 3-5 giorni per arrivare.

Q: Che archivio che dovremmo offrire?
A: La fabbricazione del PWB dovrebbe offrire l'archivio del gerber del bordo nudo del PWB (protel, PWB di potere, archivio dei cuscinetti).

Q: Possiamo visitare la vostra fabbrica?
A: Vi accogliamo favorevolmente ci che effettuate una visita a tutto lo sguardo di time.we in avanti al vostri arrivo ed istruzioni importanti nell'immediato futuro.
