Introduzione
L'Assemblea del PWB è un processo che richiede la conoscenza non appena delle componenti e dell'assemblea del PWB ma anche di progettazione del circuito stampato, di montaggio del PWB e di forte comprensione del prodotto finito. L'assemblea del circuito è solo di un pezzo del puzzle a consegnare il prodotto perfetto la prima volta.
I circuiti di San Francisco è una soluzione della un-fermata per tutti i servizi del circuito in modo da siamo trincerati spesso con il processo di produzione del PWB da progettazione all'assemblea. Attraverso la nostra forte rete dei partner ben-provati dell'assemblea e di fabbricazione del circuito, possiamo fornire le capacità più avanzate e quasi più illimitate per la vostra applicazione del PWB di produzione o del prototipo. Conservi la difficoltà che viene con l'acquisizione trattata e che tratta con i venditori multipli delle componenti. I nostri esperti vi troveranno le migliori parti per il vostro prodotto finito.
Servizi dell'Assemblea del PWB:
assemblea del prototipo di Rapido-giro
Assemblea chiavi in mano
Assemblea chiavi in mano parziale
Assemblea della spedizione
Assemblea senza piombo compiacente di RoHS
Assemblea Non-RoHS
Rivestimento conforme
Scatola-configurazione ed imballaggio finali
Processo di montaggio del PWB
Perforazione-----Esposizione-----Placcaggio-----Etaching & spogliare-----Perforazione-----Prova elettrica-----SMT-----Saldatura di Wave-----Montaggio-----Ict-----Test funzionale-----Prova di umidità & di temperatura
Servizi di prova
Raggi x (2-D e 3-D)
Ispezione dei raggi x di BGA
Prova di AOI (ispezione ottica automatizzata)
Prova di Ict (prova del In-Circuito)
Prova funzionale (al livello di sistema & del bordo)
Sonda volante
Capacità
Tecnologia del supporto/parti di superficie (Assemblea di SMT)
Dispositivo del Attraverso-Foro/parti (THD)
Parti miste: Assemblea di THD & di SMT
BGA/micro BGA/uBGA
QFN, POP & chip senza piombo
2800 perno-conteggio BGA
0201/1005 componenti passive
0,3/0,4 passi
Pacchetto di schiocco
Vibrazione-chip di CCGA ripieno sotto
Interposizione/accatastamento di BGA
e più…
Dettagli:
Termini di pagamento e spedizione:
|
Evidenziare: | PCB,prototipo + Assemblea |
---|

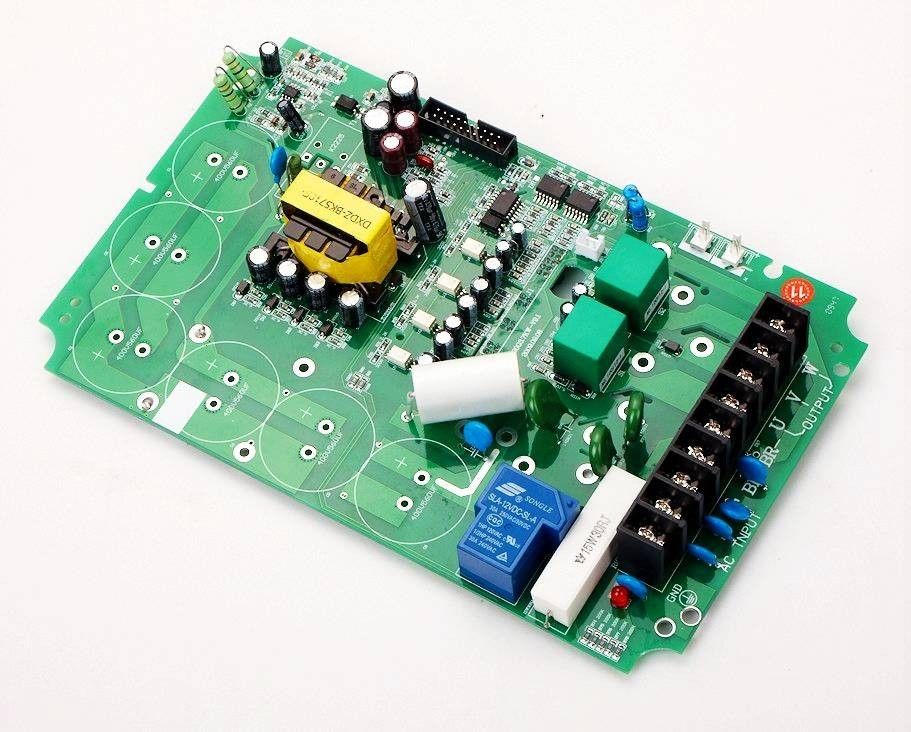

fabbricazione senza piombo ed Assemblea del PWB di abitudine di 0.2mm basate a alluminio
Specifiche
1. Produttore dell'assemblea del PWB e del PWB di elettronica
2. UL, RoHS, SGS, iso approvato
3. Assemblea affidabile del PWB ODM/dell'OEM
4. Consegna di alta qualità e veloce
Benvenuto a Huaswin!
L'elettronica di Huaswin è produttore di un'Assemblea professionale del PWB & del PWB, situato a Shenzhen, la Cina.
Assicuriamo i servizi della funzione della un-fermata: Progettazione del PWB, montaggio del PWB, acquisizione delle componenti, SMT ed IMMERSIONE
assemblea, preprogrammazione/che brucia di IC online, provare, imballanti.
Capacità e servizi del PWB:
1. PWB a un solo lato, su due lati & a più strati (fino a 30 strati)
2. PWB flessibile (fino a 10 strati)
3. PWB della Rigido-flessione (fino a 8 strati)
4. CEM-1, CEM-3 FR-4, FR-4 alto TG, Polyimide, a materiale basato a alluminio.
5. HAL, HAL senza piombo, argento dell'oro di immersione/latta, oro duro, trattamento di superficie di OSP.
6. I circuiti stampato sono 94V0 compiacenti ed aderiscono IPC610 alla norma del PWB dell'internazionale della classe 2.
7. Le quantità variano dal prototipo a produzione in volume.
8. 100% E-Prove
Specificazione dettagliata di fabbricazione del PWB
1 | strato | 1-30 strato |
2 | Materiale | CEM-1, CEM-3 FR-4, FR-4 alto TG, Polyimide, |
3 | Spessore del bordo | 0.2mm-6mm |
4 | Dimensione del bordo di Max.finished | 800*508mm |
5 | Dimensione del foro di Min.drilled | 0.25mm |
6 | larghezza di min.line | 0.075mm (3mil) |
7 | gioco di min.line | 0.075mm (3mil) |
8 | Finitura superficia | HAL, HAL senza piombo, argento dell'oro di immersione/latta, oro duro, |
9 | Spessore di rame | 0.5-4.0oz |
10 | Colore della maschera della lega per saldatura | verde/nero/bianco/rosso/blu/giallo |
11 | Imballaggio interno | Imballaggio di vuoto, sacchetto di plastica |
12 | Imballaggio esterno | imballaggio standard del cartone |
13 | Tolleranza del foro | PTH: ±0.076, NTPH: ±0.05 |
14 | Certificato | UL, ISO9001, ISO14001, ROHS, TS16949 |
15 | Delineamento della perforazione | Percorso, V-CUT, smussante |
Servizi dell'Assemblea del PWB:
Assemblea di SMT
Scelta & posto automatici
Disposizione componente piccola quanto 0201
Passo fine QEP - BGA
Ispezione ottica automatica
Assemblea del Attraverso-foro
Saldatura di Wave
Assemblea e saldatura della mano
Sourcing materiale
Preprogrammazione/che brucia di IC online
Test funzionale come richiesto
Prova di invecchiamento per i bordi di potere e del LED
Assemblea di unità completa (che compreso la plastica, il contenitore di metallo, la bobina, l'assemblaggio cavi ecc)
Progettazione d'imballaggio
Rivestimento conforme
Sia il immersione-rivestimento che il rivestimento verticale dello spruzzo è disponibili. Strato dielettrico non conduttivo proteggente che è
applicato sull'assemblea del circuito stampato per proteggere l'assemblea elettronica da danno dovuto
contaminazione, spruzzo di sale, umidità, fungo, polvere e corrosione causati dagli ambienti duri o estremi.
Una volta ricoperto, è chiaramente visibile come chiaro e materiale brillante.
Configurazione completa della scatola
“Soluzioni complete di configurazione della scatola„ compreso la gestione di materiali di tutte le componenti, parti elettromeccaniche,
plastica, intelaiature e materiale da imballaggio & della stampa
Metodi di collaudo
Prova di AOI
·Controlli per la pasta della lega per saldatura
·Controlli per le componenti giù a 0201"
·Controlli per le componenti mancanti, contrappeso, parti sbagliate, polarità
Ispezione dei raggi x
I raggi x forniscono l'ispezione ad alta definizione di:
·BGAs
·Bordi nudi
Prova del In-Circuito
La prova del In-Circuito è comunemente usata insieme con AOI che minimizza i difetti funzionali causati vicino
problemi componenti.
· Prova inizia ciclo
· Analisi funzionale avanzata
· Programmazione istantanea del dispositivo
· Prova funzionale
Specificazione dettagliata dell'Assemblea del PWB
1 | Tipo di Assemblea | SMT e Attraverso-foro |
2 | Tipo della lega per saldatura | Pasta solubile in acqua della lega per saldatura, al piombo e senza piombo |
3 | Componenti | Passivi giù alla dimensione 0201 |
BGA e VFBGA | ||
Chip senza piombo Carries/CSP | ||
Assemblea su due lati di SMT | ||
Passo fine a 08 mil | ||
Riparazione e Reball di BGA | ||
Rimozione della parte e Sostituzione-Stesso servizio di giorno | ||
3 | Dimensione del bordo nudo | Il più piccolo: pollici 0.25x0.25 |
Il più grande: pollici 20x20 | ||
4 | Formati di file | Bill dei materiali |
Archivi di Gerber | ||
Archivio del Scelta-N-Posto (XYRS) | ||
5 | Tipo di servizio | Carceriere, carceriere parziale o spedizione |
6 | Imballaggio componente | Tagli il nastro |
Metropolitana | ||
Bobine | ||
Parti sciolte | ||
7 | Giri il tempo | 15 - 20 giorni |
8 | Prove | Ispezione di AOI |
Ispezione dei raggi x | ||
Prova del In-Circuito | ||
Prova funzionale |
