Introduzione

L'Assemblea del PWB è un processo che richiede la conoscenza non appena delle componenti e dell'assemblea del PWB ma anche di progettazione del circuito stampato, di montaggio del PWB e di forte comprensione del prodotto finito. L'assemblea del circuito è solo di un pezzo del puzzle a consegnare il prodotto perfetto la prima volta.
I circuiti di San Francisco è una soluzione della un-fermata per tutti i servizi del circuito in modo da siamo trincerati spesso con il processo di produzione del PWB da progettazione all'assemblea. Attraverso la nostra forte rete dei partner ben-provati dell'assemblea e di fabbricazione del circuito, possiamo fornire le capacità più avanzate e quasi più illimitate per la vostra applicazione del PWB di produzione o del prototipo. Conservi la difficoltà che viene con l'acquisizione trattata e che tratta con i venditori multipli delle componenti. I nostri esperti vi troveranno le migliori parti per il vostro prodotto finito.

Servizi dell'Assemblea del PWB:

assemblea del prototipo di Rapido-giro
Assemblea chiavi in mano
Assemblea chiavi in mano parziale
Assemblea della spedizione
Assemblea senza piombo compiacente di RoHS
Assemblea Non-RoHS

Rivestimento conforme
Scatola-configurazione ed imballaggio finali

Processo di montaggio del PWB

Perforazione-----Esposizione-----Placcaggio-----Etaching & spogliare-----Perforazione-----Prova elettrica-----SMT-----Saldatura di Wave-----Montaggio-----Ict-----Test funzionale-----Prova di umidità & di temperatura

Servizi di prova

Raggi x (2-D e 3-D)
Ispezione dei raggi x di BGA
Prova di AOI (ispezione ottica automatizzata)
Prova di Ict (prova del In-Circuito)
Prova funzionale (al livello di sistema & del bordo)
Sonda volante

Capacità

Tecnologia del supporto/parti di superficie (Assemblea di SMT)
Dispositivo del Attraverso-Foro/parti (THD)
Parti miste: Assemblea di THD & di SMT
BGA/micro BGA/uBGA
QFN, POP & chip senza piombo
2800 perno-conteggio BGA
0201/1005 componenti passive
0,3/0,4 passi
Pacchetto di schiocco
Vibrazione-chip di CCGA ripieno sotto
Interposizione/accatastamento di BGA
e più…

Il doppio veloce elettronico del prototipo del PWB ha parteggiato Assemblea del bordo del PWB, l'OEM PCBA

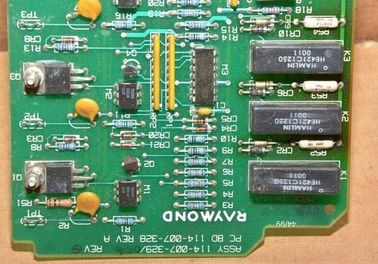

Grande immagine : Il doppio veloce elettronico del prototipo del PWB ha parteggiato Assemblea del bordo del PWB, l'OEM PCBA

Dettagli:

Luogo di origine:	La Cina
Marca:	HUASWIN
Certificazione:	ISO/UL/RoHS
Numero di modello:	HSPCBA1002

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 set
Prezzo:	negotiable
Imballaggi particolari:	Borsa antistatica + contenitore involucro di bolla + di cartone antistatici di buona qualità
Tempi di consegna:	15-20 giorni lavorativi
Termini di pagamento:	T / T, Western Union, L / C
Capacità di alimentazione:	10.000 pezzi al mese

Contatto

Descrizione di prodotto dettagliata

Evidenziare:

stampato bordo

Assemblea del circuito Servizi

Il doppio veloce elettronico del prototipo del PWB ha parteggiato Assemblea del bordo del PWB, l'OEM PCBA

Dettaglio rapido:

1. Il nostro gruppo professionale di ingegneria può mettere il vostro progetto in produzione in poco tempo. Le immagini del campione e BOM sono necessari fare i prodotti su misura. Inoltre possiamo fornire per la copia del PWB e del PCBA, in modo da mi avete inviato appena che l'indagine è giusta, noi potete fare che cosa dovete fare!
2. Possiamo fornire il cad e le muffe progettate Pro--e di precisione. Le muffe possono essere progettate e fabbricate secondo i clienti le richieste o i campioni. Elaborazione di plastica dell'iniezione disponibile.

3. Compri le componenti di elettronica per voi alla produzione del PCBA.

4. Abbiamo avanzato l'attrezzatura per il attraverso-foro e l'assemblaggio cavi della PANNOCCHIA della IMMERSIONE di SMT

5. Processo compiacente e senza piombo di ROHS.

6. In-circuito, prove funzionali di bruciatura del tests&, prova del sistema completa

7. Ad alto rendimento per garantire consegna rapida.

Assicurazione di qualità:

I nostri processi di qualità includono:
1. IQC: Controllo di qualità ricevuto (ispezione ricevuta dei materiali)
2. Prima ispezione dell'articolo per ogni processo
3. IPQC: Nel controllo di qualità trattato
4. Controllo di qualità: Prova & ispezione di 100%
5. QA: Assicurazione di qualità basata ancora su ispezione di controllo di qualità
6. Esecuzione: IPC-A-610, ESD
7. Gestione della qualità basata su CQC, ISO9001: 2008, 14001:2004 di ISO

Certificati:

ISO9001-2008
ISO/TS16949
UL
Conformità della classe II di IPC-A-610E e di IPC-A-600G
I requisiti del cliente

Specificazione dettagliata di fabbricazione del PWB

1	strato	1-30 strato
2	Materiale	CEM-1, CEM-3 FR-4, FR-4 alto TG, Polyimide, basato a alluminio materiale.
3	Spessore del bordo	0.2mm-6mm
4	Dimensione del bordo di Max.finished	800*508mm
5	Dimensione del foro di Min.drilled	0.25mm
6	larghezza di min.line	0.075mm (3mil)
7	gioco di min.line	0.075mm (3mil)
8	Finitura superficia	HAL, HAL senza piombo, oro di immersione Argento/latta, Oro duro, OSP
9	Spessore di rame	0.5-4.0oz
10	Colore della maschera della lega per saldatura	verde/nero/bianco/rosso/blu/giallo
11	Imballaggio interno	Imballaggio di vuoto, sacchetto di plastica
12	Imballaggio esterno	imballaggio standard del cartone
13	Tolleranza del foro	PTH: ±0.076, NTPH: ±0.05
14	Certificato	UL, ISO9001, ISO14001, ROHS, TS16949
15	Delineamento della perforazione	Percorso, V-CUT, smussante

Specificazione dettagliata dell'Assemblea del PWB

1	Tipo di Assemblea	SMT e Attraverso-foro
2	Tipo della lega per saldatura	Pasta solubile in acqua della lega per saldatura, al piombo e senza piombo
3	Componenti	Passivi giù alla dimensione 0201
		BGA e VFBGA
		Chip senza piombo Carries/CSP
		Assemblea su due lati di SMT
		Passo fine a 08 mil
		Riparazione e Reball di BGA
		Rimozione della parte e Sostituzione-Stesso servizio di giorno
3	Dimensione del bordo nudo	Il più piccolo: pollici 0.25x0.25
3	Dimensione del bordo nudo	Il più grande: pollici 20x20
4	Formati di file	Bill dei materiali
		Archivi di Gerber
		Archivio del Scelta-N-Posto (XYRS)
5	Tipo di servizio	Carceriere, carceriere parziale o spedizione
6	Imballaggio componente	Tagli il nastro
		Metropolitana
		Bobine
		Parti sciolte
7	Giri il tempo	15 - 20 giorni
8	Prove	Ispezione di AOI
		Ispezione dei raggi x
		Prova del In-Circuito
		Prova funzionale
