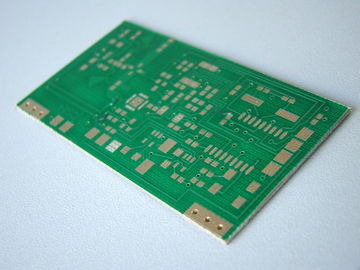

1. Materiale su due lati FR4 bordo del PWB del rame da 1 oncia
2. Maschera verde della lega per saldatura, oro di immersione
3. con il prezzo competitivo
Capacità generale di specifiche
Fabbisogni di materiali:
| Dimensione |
Dimensione di Max.Finshed |
20,9„ x24.4„ (530mm x 620mm) |
| Spessore del bordo |
Standard |
0,004" to0.16 “±10% (0.1mmto4.0mm±10%) |
| Min. |
Singolo su due lati: 0,008" ±0.004„ (0.2mm ±0.1mm) |
| 4-layer: 0,01" ±0.008„ (0.4mm ±0.1mm) |
| 8-layer: 0,01" ±0.008„ (0.4mm ±0.1mm) |
| Arco e torsione |
< 7=""> |
| Peso di rame |
Peso esterno del Cu |
0.5oz ~ 3.0oz |
| Wight interno del Cu |
0.5oz ~ 3.0oz |
| Materiali laminati |
FR-4, FR-1, FR-2, CEM-1, CEM-3 |
Requisiti trattati:
| Maschera della lega per saldatura |
Colore |
marrone verde, verde chiaro, bianco, nero, scuro, giallo, rosso, blu |
| Spazio di maschera minimo della lega per saldatura |
0,003" (0.07mm) |
| Spessore |
0,0005" - 0,0007" (0.012mm-0.017mm) |
| Silkscreen |
Colore |
Bianco, nero, giallo, rosso, blu, verde |
| Minuti Dimensione |
0,006" (0.15mm) |
| Finitura superficia |
HASL, Pb di HASL liberano, oro di immersione, argento di immersione, latta di immersione, O.S.P (Entek), placcatura di S/G, ENEPIG, placcatura di G/F, carbonio |
Controllo di qualità:
| Prova elettrica |
Tester volante della sonda |
Y |
| Impedenza controllata |
Tolleranza |
±10% |
| Tester di impedenza |
Tektronix TDS8200 |
| Guida |
Prova dei mulini di estremità |
± 0,006" (0.15mm) |
| Tolleranza di CNC |
±0.004„ (0.1mm) |
| Profondità V Tagliata V tagliata |
FR-4 (1/3+-0.1mm); FR-1, FR-2, CEM-1, CEM-3 (1/2+-0.1mm) |
| angolo V tagliato V-CUT |
15°, 18°, 30° |
| V-CUT |
linea, foro, forma di v |
Capacità di fabbricazione per il bordo del PWB
1). Tipo materiale: CEM-3, FR-4, FR-4-TG170/TG180, alogeno liberano, Rogers, Arlon, Taconic, Isola, PTFE, Bergquist
2). Trattamento di superficie: HASL, HASL senza piombo, HAL, oro istantaneo, oro di immersione, OSP, dito dell'oro
Palting, doratura spessa selettiva, argento di immersione, latta di immersione, inchiostro del carbonio, maschera peelable
3). Colore della maschera della lega per saldatura: Green/MATT verde/blu/Yello/bianco/nero/rosso
4). Dimensione del bordo: 650mm*1000mm
5). Strato del bordo: 1L-26L
6). Spessore del bordo: 0.2mm - 6.0mm
7). Spessore di rame finito: 0,5 OZ a 6 OZ
8). Dimensione del foro perforata minuto: 3mil (0.075mm)
9). Minuti Linea larghezza/interlinea: 3mil/3mil
10). Spessore di rame in foro: >20um
11). Tolleranza di spessore del bordo: ±10%
12). Tolleranza del profilo: Guida: ±0.1mm, perforante: ±0.1mm
13). Tolleranza del foro: PTH: ±0.076mm, NPTH: ±0.05mm
14). tolleranza di controllo di impedenza: ±10%
15). Filo di ordito e torsione: <0>
16). Provato vicino: Tester della Volo-Sonda, tester del dispositivo, ispezione visiva
17). Requisiti speciali: Vias sepolti e ciechi, controllo di impedenza, PWB spesso del Cu, oro di placcatura di selettività 30 milionesimi di pollice
18). Delineamento: Perforazione, dirigente, V-CUT, smussante
19). Certificato: UL, ISO 9001, ISO14001, ROHS
20). Abbiamo un sistema di gestione di qualità del suono, assicuriamo la qualità di tutti i prodotti
Fabbricazione di alta precisione
Il nostro principio è semplice, “Legge a memoria, fa il meglio.„
La nostra forza è distinta, “anni di esperienze di giacimento di PCBA e del PWB„
Il nostro scopo è realizzabile, “essere il fornitore più affidabile del PWB e di PCBA.„
Il nostro orientamento è chiaro, “fuoco sui prototipi ed in basso all'affare di volume medio„
