Tipo materiale:
FR4, materiale dell'non alogeno, base di alluminio, base del bottaio, materiale ad alta frequenza, stagnola di rame spessa, 94-V0 (HB), materiale di pi, ALTO TG: SL S1000-2, ITEQ: IT180
Trattamento di superficie: HAL, oro di immersione, latta di immersione, argento di immersione, dito dell'oro, OSP, dito di HAL (oro di immersione, OSP, argento di immersione, latta di immersione) +Gold
Applicazione
PCBs si applica a una vasta gamma di industrie alta tecnologie come: LED, telecomunicazione, applicazione informatica, illuminazione, macchina del gioco, controllo industriale, potere, automobile e prodotti elettronici di consumo di qualità superiore, ect. Da lavoro e da sforzo all'introduzione sul mercato, dalle esportazioni assidui dei prodotti le contee dell'americano, del Canada, di Europa, in Africa ed altri paesi dell'Asia e del Pacifico.
FAQ
Che cosa sono le dimensioni disponibili dei fori?
14 mil - 150 mil - 1 mil incrementa
150 mil - 200 mil - 5 incrementi di mil
superiore a 200 mil - i fori sarebbero diretti fuori
Usiamo soltanto perforiamo dentro le unità imperiali. Gli archivi presentati nelle unità metriche (millimetro) sarebbero convertiti in unità imperiali (mil) ed hanno arrotondato fino a mil seguente.
Sono utilizzato alla progettazione nelle unità metriche mentre il sito Web è specificato nelle unità imperiali. C'è una tavola di conversione che posso riferirmi a?
Nel richiedere una citazione online, la forma di citazione può trattare le unità come pure i pollici di millimetro per le dimensioni.
Come specifico i ritagli interni/fresatura nella mia progettazione?
Tutti i ritagli/scanalature interni/fresatura dovrebbero essere specificati sullo stesso strato è il profilo del bordo. La dimensione routable minima della scanalatura è di 32 mil. Durante il tempo di ordine, dichiari prego questo requisito “nella sezione di richiesta speciale„ in modo che i nostri ingegneri di camma sia informati di. Ciò non è qualcosa che incontriamo spesso così là siamo probabilità possiamo trascurarlo. Assicuri che abbia saputo a noi.
Dettagli:
|
Evidenziare: | Prototipo PCB Assembly,produttore di contratto di elettronica |
---|

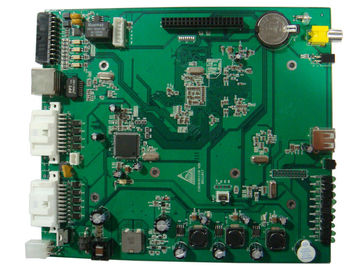

SME professionale PCBA per SMT/Assemblea IMMERSIONE/di BGA, doppia Assemblea parteggiata del bordo del PWB del prototipo
Specifiche chiave/dispositivi speciali:
I nostri servizi per l'Assemblea del PWB
Le nostre capacità per l'Assemblea del PWB
Intervallo di grandezza dello stampino |
736 millimetri x 736 millimetri |
Minuti Passo di IC |
0,30 millimetri |
Max. PCB Size |
410 millimetri x 360 millimetri |
Minuti Spessore del PWB |
0,35 millimetri |
Minuti Dimensione del chip |
0201 (0,6 millimetri X 0,3 millimetri) |
Max. BGA Size |
74 millimetri X 74 millimetri |
Passo della palla di BGA |
1,00 millimetro)/F3.00 millimetri (di min (massimo) |
Diametro della sfera di BGA |
0,40 millimetri (min) /F1.00 millimetri (massimo) |
Passo del cavo di QFP |
0,38 millimetri (min) /F2.54 millimetri (massimo) |
Frequenza di pulizia dello stampino |
1 volta/5 ~ 10 pezzi |
Le nostre capacità per il trattamento del montaggio nudo del bordo di PC
Immissioni dei dati di montaggio: Dati RS-274-X o RS-274-D di Gerber con gli archivi della lista e del trapano dell'apertura, archivio di progettazione con Protel, PAD2000, POWERPCB, ORCAD
Strati 2-30 L
Il materiale scrive Fr-4, Fr-5, Alto-Tg, alogeno libero, Rogers,
Isola, Taconic, Arlon, teflon, alluminio basato
Max. Panel Dimension 39000mil * 47000mil/1000mm * 1200mm
Tolleranza ±4mil ±0.10mm del profilo
Spessore 8mil-236mil/0.2mm-6.0mm del bordo
Tolleranza ±10% di spessore del bordo
Spessore dielettrico 3mil-8mil/0.075mm-0.20mm
Minuti Larghezza di pista 3mil/0.075mm
Minuti Spazio 3mil/0.075mm della pista
Spessore esterno HOZ-6OZ/17um~210um del Cu
Spessore interno HOZ-6OZ/17um~210um del Cu
Dimensione bit di perforazione (CNC) 6mil-256mil/0.15mm-6.50mm
Dimensione finita 4mil-236mil/0.1mm-6.0mm del foro
Tolleranza ±2mil/±0.05mm del foro
Tolleranza ±2mil/±0.05mm di posizione del foro
Dimensione 4mil/0.1mm del luogo di perforazione del laser
12:1 della razione di aspetto
Saldi il verde della maschera, il blu, il bianco, il nero, il rosso, il giallo, la porpora, ecc.
Ponte minimo 2mil/0.050mm della maschera della lega per saldatura
Diametro del foro tappato 8mil-20mil/0.20mm-0.50mm
Controllo ±10% V-segnante di impedenza
HASL di finitura di superficie, HASL (senza piombo), oro di immersione, latta di immersione,
Argento di immersione, OSP, oro duro (fino a 100u ")
La nostra esperienza di fabbricazione include, ma non è limitata:
Giacimenti del taccuino |
BORDO DEL CARICATORE |
INVERTITORE |
CPU DI POTERE |
CARTA DI LVDS |
BORDO DI IR |
SCHEDA MADRE LCD |
BORDO DEL LED |
CARTA DI RAM |
BORDO DI DATI |
BORDO DELLA BATTERIA |
|
SCHEDA MADRE DI DVR |
BORDO DI USB |
LETTORE DI SCHEDE |
AUDIO BORDO |
ISDN MODEN |
|
Giacimenti del PC |
HDD a 2.5 pollici |
PC/MAC FDD |
MESSA IN BACINO |
PORTO REPILICATOR |
CARTA DI PCMCIA |
HDD a 3.5 pollici |
SATA HDD |
ADATTATORE |
DVD-ROM |
SSD |
|
Campi delle Telecomunicazioni |
DVBT.ATSC TV |
UNITÀ DI GPS |
UNITÀ DI GPS DELL'AUTOMOBILE |
ADSL MODEN |
RICEVITORE di 3.5inch DVB-T |
Audio & video campi |
GIOCATORE DEL MPEG 4 |
COMMUTATORE DI KVM |
LETTORE DEL LIBRO ELETTRONICO |
SCATOLA DI HDMI |
SCATOLA DI DVI |
Campi di sicurezza elettronici |
SCHEDA MADRE LCD DELLA TV |
SCHEDA MADRE DI DVR |
BORDO DEL CCD |
MACCHINA FOTOGRAFICA DEL IP |
MACCHINA FOTOGRAFICA DEL CCTV |
Salute & campi medici |
UNITÀ DIGITALE DI TEMS |
TERMOMETRO DI ORECCHIO |
METRI DI PROVA DELLA GLICEMIA |
MONITOR DEL GRASSO CORPOREO |
MONITOR DIGITALE DI PRESSIONE SANGUIGNA |
Campi di applicazione del LED |
LAMPADA DELL'AUTO DEL LED |
LUCE DELLA CORDA DEL LED |
LAMPADINA DEL LED |
ALL'APERTO ESPOSIZIONE DI LED |
ILLUMINAZIONE DELLA PROIEZIONE |
Verifichi i giacimenti dello strumento |
OSCILLOSCOPIO |
ALIMENTAZIONE ELETTRICA |
L.C.R. METRO |
ANALIZZATORE DI LOGICA |
MULTIMETRO |
Campi di prodotti elettronici di consumo |
BORDO DEI SENSORI |
BORDO DI DRIVER |
BORDO DI USB DVIVER |
STAMPANTE DI CODICE A BARRE |
LETTORE MP3 |
MODULO DEL PANNELLO SOLARE |
COMPRESSA DELLA PENNA |
HUB DI USB |
LETTORE DI SCHEDE DI USB |
CHIAVETTA USB |
Ottenga una citazione da Fortunemount per la vostra indagine su ordinazione del prodotto (OEM)
Per stimare una citazione accurata, la lista sotto rappresenta le informazioni che minime abbiamo bisogno di da voi.
Accolga favorevolmente il piccolo ordine.
Email noi per scoprire come possiamo riempire i vostri requisiti
