Schede Pcb prototipo

  • Alta precisione Schede Pcb prototipo fornitori
  • Alta precisione Schede Pcb prototipo fornitori





Tipo materiale:


 FR4, materiale dell'non alogeno, base di alluminio, base del bottaio, materiale ad alta frequenza, stagnola di rame spessa, 94-V0 (HB), materiale di pi, ALTO TG: SL S1000-2, ITEQ: IT180

Trattamento di superficie: HAL, oro di immersione, latta di immersione, argento di immersione, dito dell'oro, OSP, dito di HAL (oro di immersione, OSP, argento di immersione, latta di immersione) +Gold




Applicazione


PCBs si applica a una vasta gamma di industrie alta tecnologie come: LED, telecomunicazione, applicazione informatica, illuminazione, macchina del gioco, controllo industriale, potere, automobile e prodotti elettronici di consumo di qualità superiore, ect. Da lavoro e da sforzo all'introduzione sul mercato, dalle esportazioni assidui dei prodotti le contee dell'americano, del Canada, di Europa, in Africa ed altri paesi dell'Asia e del Pacifico.





FAQ


Che cosa sono le dimensioni disponibili dei fori?


14 mil - 150 mil - 1 mil incrementa
150 mil - 200 mil - 5 incrementi di mil
superiore a 200 mil - i fori sarebbero diretti fuori
Usiamo soltanto perforiamo dentro le unità imperiali. Gli archivi presentati nelle unità metriche (millimetro) sarebbero convertiti in unità imperiali (mil) ed hanno arrotondato fino a mil seguente.



Sono utilizzato alla progettazione nelle unità metriche mentre il sito Web è specificato nelle unità imperiali. C'è una tavola di conversione che posso riferirmi a?


Nel richiedere una citazione online, la forma di citazione può trattare le unità come pure i pollici di millimetro per le dimensioni.



Come specifico i ritagli interni/fresatura nella mia progettazione?


Tutti i ritagli/scanalature interni/fresatura dovrebbero essere specificati sullo stesso strato è il profilo del bordo. La dimensione routable minima della scanalatura è di 32 mil. Durante il tempo di ordine, dichiari prego questo requisito “nella sezione di richiesta speciale„ in modo che i nostri ingegneri di camma sia informati di. Ciò non è qualcosa che incontriamo spesso così là siamo probabilità possiamo trascurarlo. Assicuri che abbia saputo a noi.

Strato di perforazione HAL/ENIG di verde 16 di giro del prototipo del PWB strato rapido del bordo di multi

Quick Turn Prototype PCB Board Multi Layer Punching Green 16 Layer HAL / ENIG
Quick Turn Prototype PCB Board Multi Layer Punching Green 16 Layer HAL / ENIG

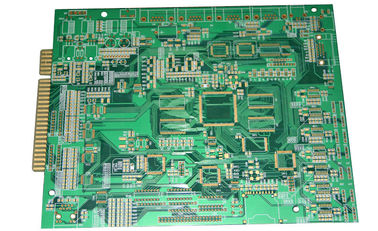

Grande immagine :  Strato di perforazione HAL/ENIG di verde 16 di giro del prototipo del PWB strato rapido del bordo di multi

Dettagli:

Luogo di origine: CINA
Marca: SYF
Certificazione: UL,ISO9001:2008,ROHS,REACH,HALOGEN FREE,SGS
Numero di modello: SYF-003

Termini di pagamento e spedizione:

Quantità di ordine minimo: 100PZ
Prezzo: negotiable
Imballaggi particolari: SOTTO VUOTO INTERNO CON IL CARTONE DEL CARTONE
Tempi di consegna: 5-8 giorni
Termini di pagamento: T/T, L/C, D/P, O/A, UNIONE AD OVEST, PAYPAL
Capacità di alimentazione: 2 milione pc al mese
Descrizione di prodotto dettagliata
Materiale: Il centro del metallo di FR4/FR1/FR2/CEM-1/CEM-2/ Maschera della lega per saldatura: Verde/giallo/rosso/nero
Qualità: E-prova 100% Servizio: PWB, PCBA, OEM, ODM
Finitura di superficie: HASL, OSP, ENIG, HAL, latta di immersione, argento di immersione
Evidenziare:

prototipo di schede a circuiti stampati

,

Prototipo veloce del PWB

Strato di perforazione HAL/ENIG di verde 16 di giro del prototipo del PWB strato rapido del bordo di multi

Descrizione:

  1. Il migliore servizio con la risposta rapida è fornito sempre per i nostri clienti.
  2. Certificazioni di ISO9001: 2008, UL, CE, ROHS, PORTATA, HALOGEN-FREE è raduno.
  3. Attrezzatura di produzione avanzata importata dal Giappone e dalla Germania, quale la macchina della laminazione del PWB, perforatrice di CNC, linea Automatica-PTH, AOI (ispezione ottica automatica), macchina di volo della sonda ecc.
  4. Garanzia di qualità e servizio professionale di dopo-vendita.
  5. BGA, Blind&Buried Vias ed il controllo dell'impedenza è accettato.

I DETTAGLI DEL PRODOTTO

Materia prima

FR-4 (Tg 180 disponibile)

Conteggio di strato

8-Layer

Spessore del bordo

1.6mm

Spessore di rame

2.0oz

Finitura superficia

ENIG (oro Electroless di immersione del nichel)

Maschera della lega per saldatura

Verde

Silkscreen

Bianco

Minuti Larghezza/gioco della traccia

0.075/0.075mm

Minuti Dimensione del foro

0.25mm

Spessore del rame della parete del foro

≥20μm

Misura

300×400mm

Imballaggio

Interno: Sotto vuoto in balle di plastica molli
Esterno: Cartoni del cartone con le doppie cinghie

Applicazione

Comunicazione, automobile, cellula, computer, medico

Vantaggio

Prezzo competitivo, consegna veloce, OEM&ODM, campioni liberi,

Requisiti speciali

Sepolto e cieco via, controllo di impedenza, tramite spina,
BGA che saldano ed il dito dell'oro sono accettabili

Certificazione

UL, ISO9001: 2008, ROHS, PORTATA, SGS, HALOGEN-FREE


CAPACITÀ DI PRODUZIONE DEL PWB

Process engineering

Oggetti

Capacità di fabbricazione

Laminato

Spessore

0.2~3.2mm

Tipo di produzione

Conteggio di strato

2L-16L

Tagli la laminazione

Dimensione di Max. Working Panel

1000×1200mm

Strato interno

Spessore interno del centro

0.1~2.0mm

Larghezza/gioco interni

Min: 4/4mil

Spessore di rame interno

1.0~3.0oz

Dimensione

Tolleranza di spessore del bordo

±10%

Allineamento dello strato intermedio

±3mil

Perforazione

Dimensione del pannello di fabbricazione

Massimo: 650×560mm

Diametro di perforazione

≧0.25mm

Tolleranza del diametro del foro

±0.05mm

Tolleranza di posizione del foro

±0.076mm

Anello di Min.Annular

0.05mm

Placcatura di PTH+Panel

Spessore del rame della parete del foro

≧20um

Uniformità

≧90%

Strato esterno

Larghezza di pista

Min: 0.08mm

Gioco della pista

Min: 0.08mm

Placcatura del modello

Spessore di rame finito

1oz~3oz

Oro di EING/Flash

Spessore del nichel

2.5um~5.0um

Spessore dell'oro

0.03~0.05um

Maschera della lega per saldatura

Spessore

15~35um

Ponte della maschera della lega per saldatura

3mil

Leggenda

Linea larghezza/interlinea

6/6mil

Dito dell'oro

Spessore del nichel

〞 di ≧120u

Spessore dell'oro

1~50u〞

Livello di aria calda

Spessore della latta

100~300u〞

Guida

Tolleranza della dimensione

±0.1mm

Dimensione della scanalatura

Min: 0.4mm

Diametro della taglierina

0.8~2.4mm

Perforazione

Tolleranza del profilo

±0.1mm

Dimensione della scanalatura

Min: 0.5mm

V-CUT

Dimensione di V-CUT

Min: 60mm

Angolo

15°30°45°

Rimane la tolleranza di spessore

±0.1mm

Smussatura

Dimensione di smussatura

30~300mm

Prova

Tensione di prova

250V

Max.Dimension

540×400mm

Controllo di impedenza

Tolleranza

±10%

Razione di aspetto

12:1

Dimensione di perforazione del laser

4mil (0.1mm)
