Introduzione:
Metta a fuoco sul più fondamentale del PWB, componenti messe a fuoco da un lato, l'altro lato del cavo è concentrato. Poiché i cavi compaiono soltanto su un lato, in modo da su questo genere di PWB è chiamato singolo PWB parteggiato.
Il singolo schema elettrico del pannello è dato la priorità con alla stampa della rete, cioè, nella superficie di rame stampata sull'agente della resistenza, per evitare la saldatura della resistenza dopo che incidere stampato sul segno e poi perforando elaborando il modo completare le parti guidi il foro e l'aspetto. Inoltre, la parte di una piccola quantità di diversi prodotti, sta usando l'agente fotosensibile della resistenza che forma il modello del metodo fotografico.
La gamma di temperature di funzionamento da 130 C a 230 bordi parteggiati di C. Single è disponibile con le finiture superfice compreso (OSP) protectant di superficie organico, l'argento di immersione, la latta e la doratura con sia il livello al piombo o senza piombo (HASL) della lega per saldatura dell'aria calda.
Materiale:
Il singolo materiale di base parteggiato del PWB nel bordo laminato carta di rame fenolica di carta, piatto laminato rame dell'epossiresina è dato la priorità a.
Struttura:
In primo luogo, la stagnola di rame da incidere, processo ecc. per ottenere un circuito richiesto, un film protettivo da perforare per esporre il cuscinetto corrispondente. Dopo la pulizia e poi il rotolamento del metodo per combinare i due. Poi la protezione di doratura esposta parte o della latta del cuscinetto.
Processo di produzione:
Singolo di piatto rivestito di rame - soppressione - trasferimento fotochimico di immagine stampa dello schermo/di metodo - rimuova la corrosione è stato stampato - pulizia, - lavorare del foro - forma asciutta - lavaggio a secco - rivestimento della saldatura di resistenza di stampa - cura - simbolo del segno di stampa - cura - essiccazione di lavaggio a secco - cambiamento continuo pre rivestito - un prodotto finito
Applicazione
Singolo PWB parteggiato la maggior parte del uso nella radio, la macchina termica, la conservazione frigorifera, le lavatrici e l'altro prodotto degli apparecchi elettrici come pure la stampante, distributori automatici, illuminazione del LED, componenti elettronici, quale il circuito della macchina dell'annuncio pubblicitario
Dettagli:
Termini di pagamento e spedizione:
|
Evidenziare: | Bordo del PWB di SMD LED,bordo leggero principale del PWB,PWB del LED |
---|

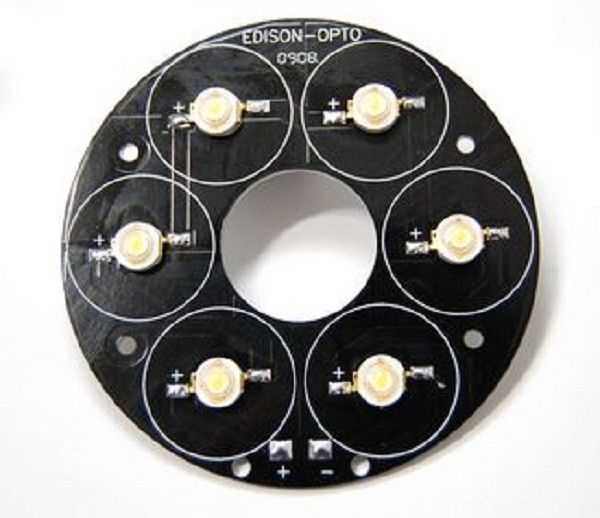

Il singolo PWB parteggiato, smd principale del circuito ha condotto il bordo del PWB
Come fornitore del PWB, abbiamo diverse capacità per qualunque tipo ofPCB Fabricationchallenge che potete gettare noi.
Come società del PWB, abbiamo in 13 anni di esperienza che forniscono i circuiti stampato semplici e completi del prototipo per le migliaia di commerci intorno al mondo. Possiamo fabbricare fino a cinque mila minimi o contratti completi del boardswithout NRE del productionprintedcircuit.
Ciò fornisce la vostra società la più flessibilità e le opzioni per le vostre specifiche di montaggio del PWB.
Dettagli:
1) Il PWB veloce con in 12 ore, 24 ore e 48 ore sono disponibili.
2) Nessun MOQ per il PWB e PCBA e FPC
3) I bordi sono RoHS soddisfacente rispetto all'UL (E465880)
4) Gli ingegneri con in 10 anni di esperienza di lavoro possono offrirgli i suggerimenti professionali
5) Una capacità di produzione della fabbrica di 30000 sqm/mese
6) Norma di ispezione di qualità: Classe IPC-6012 II
7) Materiale di base: FR4, Ciao-tg FR4, alluminio, alta frequenza (Rogers, Taconic, F4B, Arlon ecc.), pi, ANIMALE DOMESTICO
I nostri vantaggi:
La vostra migliore fonte al PWB & a PCBA
1) Ogni bordo è alle classi di IPC II o più alto livello
2) Tutti i bordi sono UL approvata e fatta nelle facilità certificate ISO-9001
3) 100% provato (sonda o E-prova di volo)
4) Il PWB progetta il controllo della regola senza costo supplementare
5) Prova di controllo di impedenza
6) Panelizing libero
7) Prezzo speciale/pacchetto di servizio per i partner
8)supporto professionale di ingegneria. Lavoriamo molto attentamente con i clienti per assicurarci che i bordi siano norme compiacenti.
9) Sulla consegna di tempo
10) Nessun ordine minimo/massimo
11) Trasporto mondiale
Perché scelgaci:
> PWB di basso costo, potete risparmiare i soldi sulla vostra produzione del prototipo.
> Il prototipo veloce del PWB, bordi del PWB arriva la vostra porta i soltanto 8-10 giorni.
> Il PWB del prototipo, nessuna quantità minima richiesta, 1pcs è GIUSTO!
> Foggiando tassa soltanto una volta, tendente alla fabbricazione del PWB di ordine di ripetizione.
> Il PWB rapido di giro, ottiene citazione dettagliata ed esatta forse soltanto 1 ora.
> Tenga tutti i costi a minimo ed a massimo i benefici dei nostri clienti!
Sotto è una lista delle capacità di fabbricazione del PWB di Apollopcb.
Accettiamo gli archivi del PWB nel formato di file di Gerber 274X. Tutti gli archivi del PWB dovrebbero essere introdotti un zip-formato ed inviare un file LEGGIMI è raccomandato.
Conteggio di strato
0-28 strati
Materiali
FR4 (Tg – 135C, 145C, 170C)
Rogers Ultralam 2000
Rogers RO4350
Rogers RO4003
Polyimide
Teflon
FR4 nero
Arlon AR350
Substrati termici placcati di rame di Getek
(Rogers e FR4) epossidico ibrido di BT
Nelco 4013
Rinforzi
Il termo insieme e PSA hanno basato l'alluminio
FR4
Acciaio inossidabile
Polymide
Spessore finale
2 strati – min .005" .250" 14 strati massimo – min .054" .250" massimo
4 strati – min .015" .250" 16 strati massimo – min .062" .250" massimo
6 strati – min .025" .250" 18 strati massimo – min .093" .250" massimo
8 strati – min .031" .250" 20 strati massimo – min .125" .250" massimo
10 strati – min .040" .250" 22 strati massimo – min .125" .250" massimo
12 strati – min .047" .250" 24 strati massimo – min .125" .250" massimo
Spessore del centro
Min .0025"
Dimensione massima del bordo
2 strati 18" x 28" Mulitlayer 16" x 26"
Placcatura di rivestimento
HASL – Latta/nichel al piombo della lega per saldatura
HASL – Lega per saldatura senza piombo
Oro molle Electroless
Oro molle Bondable del cavo
Oro istantaneo del nichel
Nichel Electroless
Oro di immersione
OSP
Oro elettrolitico di /Hard del nichel ed oro selettivo
Argento di immersione
Latta di immersione
Inchiostro del carbonio
ENIG
Di rame finito – strati esterni
1oz Cu – min .004" Cu spazio/della traccia 4oz – min .010" traccia/spazio
2oz Cu – min .005" Cu dello spazio 5oz della traccia – min .012" traccia/spazio
3oz Cu – min .008" traccia/spazio
Di rame finito – strati interni
Cu di .5oz – min .004" Cu spazio/della traccia 3oz – min .010" traccia/spazio
1oz Cu – min .005" Cu spazio/della traccia 4oz – min .012" traccia/spazio
2oz Cu – min .006" traccia/spazio
Distanze interne di strato
Min .008"
Dimensione del foro finita minimo
Spessore finale <>.093" di spessore finale – .010" spessore finale .200" del foro – .018" foro
Spessore finale .125" – .012" spessore finale .250" del foro – .020" foro
Dita dell'oro
1 - 4 bordi
Tipo di Soldermask
Per IPC-SM-840
LPI Soldermask
Peelable Soldermask
Colori di Soldermask
Bianco opaco verde/verde
Chiaro opaco nero/nero
Miscela blu del basso e dell'alto
Rosso uno o miscela di entrambi i lati
Tipo del Silkscreen
Inchiostro termico di LPI dell'inchiostro dell'epossidico della cura
Colori del Silkscreen
Il nero bianco
Miscela gialla del basso e dell'alto
Rosso uno o miscela di entrambi i lati
Blu
Funzioni di CNC
Segnare bordo ai counterbores placcati bordo
Segnare di salto – .250" fresatura di gioco
ciechi di angolo del punteggio da 30 o 60 gradi e Vias sepolto
itinerario di asse controllato fresatura di 30 - 100 gradi Z
barilotti turriti della smussatura del dito dell'oro da 15 - 45 gradi
I counterbores sfalsati o hanno messo la smussatura
Fresature placcate
Altri servizi
Dielettrico specificato scanalature placcato
Impedenza controllata Tented di Vias
Soldermask ha tappato Vias tramite cappucci (Soldermask)
Vias riempito conduttivo
Qualità e prova
Ispezioni alla resistenza di continuità della classe III di IPC – 10 - 20 ohm
Catturi con la rete la prova della lista per resistenza di isolamento di IPC-356D – 2 - 30 Megaohms
Tensione di prova – 100 - 250 volt di passo minimo di SMT 0,5 millimetri
Tolleranze
Dimensione del foro di PTH – +/- .002" parte anteriore +/- a .002" retro-
Dimensione del foro di NPTH – +/- .001" Soldermask – +/- .002"
Fori di lavorazione con utensili – +/- .001" foro al cuscinetto – +/- .005"
Il singolo PWB parteggiato, smd principale del circuito ha condotto il bordo del PWB
