Introduzione:
Metta a fuoco sul più fondamentale del PWB, componenti messe a fuoco da un lato, l'altro lato del cavo è concentrato. Poiché i cavi compaiono soltanto su un lato, in modo da su questo genere di PWB è chiamato singolo PWB parteggiato.
Il singolo schema elettrico del pannello è dato la priorità con alla stampa della rete, cioè, nella superficie di rame stampata sull'agente della resistenza, per evitare la saldatura della resistenza dopo che incidere stampato sul segno e poi perforando elaborando il modo completare le parti guidi il foro e l'aspetto. Inoltre, la parte di una piccola quantità di diversi prodotti, sta usando l'agente fotosensibile della resistenza che forma il modello del metodo fotografico.
La gamma di temperature di funzionamento da 130 C a 230 bordi parteggiati di C. Single è disponibile con le finiture superfice compreso (OSP) protectant di superficie organico, l'argento di immersione, la latta e la doratura con sia il livello al piombo o senza piombo (HASL) della lega per saldatura dell'aria calda.
Materiale:
Il singolo materiale di base parteggiato del PWB nel bordo laminato carta di rame fenolica di carta, piatto laminato rame dell'epossiresina è dato la priorità a.
Struttura:
In primo luogo, la stagnola di rame da incidere, processo ecc. per ottenere un circuito richiesto, un film protettivo da perforare per esporre il cuscinetto corrispondente. Dopo la pulizia e poi il rotolamento del metodo per combinare i due. Poi la protezione di doratura esposta parte o della latta del cuscinetto.
Processo di produzione:
Singolo di piatto rivestito di rame - soppressione - trasferimento fotochimico di immagine stampa dello schermo/di metodo - rimuova la corrosione è stato stampato - pulizia, - lavorare del foro - forma asciutta - lavaggio a secco - rivestimento della saldatura di resistenza di stampa - cura - simbolo del segno di stampa - cura - essiccazione di lavaggio a secco - cambiamento continuo pre rivestito - un prodotto finito
Applicazione
Singolo PWB parteggiato la maggior parte del uso nella radio, la macchina termica, la conservazione frigorifera, le lavatrici e l'altro prodotto degli apparecchi elettrici come pure la stampante, distributori automatici, illuminazione del LED, componenti elettronici, quale il circuito della macchina dell'annuncio pubblicitario
Dettagli:
Termini di pagamento e spedizione:
|
Dorato:: | Fu„, 1u„, 3u„, 6u„, 15u„, 30u„, 50u„ | Applicazione: | PCB |
---|---|---|---|
Ha brevettato il NESSUN: | 201520126620.x | Prodotti principali: | Magjack, RJ45 Jack, RJ45 connettore, RJ45, incavo rj45 |
Applicazione di progetto: | Soluzioni della rete | OEM / ODM: | Il servizio dell'OEM offerto il servizio di disegno offerto Etichetta del compratore offerta |
colore: | nero, giallo, opzione del bule | Tipo: | Connettore di SMD |
Evidenziare: | presa modulare del telefono,Connettori di Ethernet RJ45 |
Fermaglio RJ45 4P4C + 6P6C doppio porto SMT Jack modulare e plastica piena
Spectifications
Serie |
Femmina Jack di SMD RJ11 |
Tipo del connettore |
Fermaglio RJ11 |
Tipo del montaggio |
Attraverso-Foro |
Orientamento |
La cima entra |
Termine |
Lega per saldatura |
Colore del LED |
Senza |
Protezione |
Nessuno schermo |
NOTE:
ELETTRICO:
1. VALUTAZIONE DI TENSIONE: 125 VCA RMS.
2. VALUTAZIONE CORRENTE: 1,5 AMP.
3. RESISTENZA DI CONTATTO: massimo 50 milliohms.
4. RESISTENZA DI ISOLAMENTO: 500 megaohm di CC 500V di min @.
5. RESISTENZA DIELETTRICA
RESISTENZA: 1000V CA RMS 50Hz. 1min.
MECHNICAL:
1. MATERIALE DELL'ALLOGGIO: poliestere riempito vetro (UL94V-0).
2. MATERIALE DEL CONTATTO: bronzo fosforoso T=0.46mm (C5 100).
3. PLACCAGGIO: glod che placca sopra il nichel.
4. DURRABILITY: minimo 750 cicli.
5. CONSERVAZIONE PRE-SOLDER DEL PWB: Un min di 1 libbra.
6. CONSERVAZIONE POST-SOLDER DEL PWB: Un min di 10 libbre.
AMBIENTALE:
1. STOCCAGGIO: - 40℃ A +85℃.
2. OPERAZIONE: 0℃ A 70℃
3. TEMPERATURA DELLA LEGA PER SALDATURA DI WAVE: 230-250℃ (5-10 secondi)
COMPAGNI CON LA SPINA MODULARE ADEGUATAMENTE ALLA PARTE F. DEL FCC.
Disegno

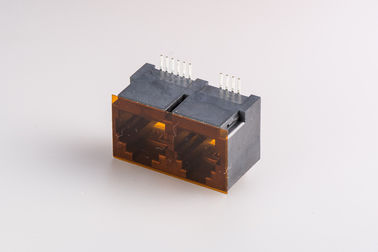

porto SMT RJ11 Jack, plastica piena modulare del doppio 4P4C + 6P6C del connettore del PWB RJ11
(PHC)
Perché scelga PengHui
Qualità:
Fornitore del capo del mondo del connettore Integrated RJ45 e del connettore del PWB
Eccetto la placcatura, dalla lavorazione con utensili di progettazione, timbrante, stampaggio ad iniezione, monti,
Prova, imballaggio. Tutto il punto sta facendo da noi stessi. Così possiamo controllare la qualità.
Manifatturiero sotto i comandi rigorosi |
Conformità di RoHS |
9001:2008 di ISO |
OEM per l'IMPULSO |
Certificazione dell'UL |
Politica ambientale attiva |
Portata Cetitifaction |
Ogni 3times provato modulo (non appena lotto provato) |
Prezzo unitario
Faccia pagare soltanto 35% ~ 60% dell'impulso, Wurth (Midcom), Bothhand Belfuse, Tyco, alone,….Ecc
Tutto il punto sta facendo da noi stessi. Così possiamo controllare il costo
PHC hanno più di 30 attrezzature di automazione delle unità al prodotto come possibile
PHC consiste di 3 subordinazioni, situate parzialmente in Hunan, Hubei, Guangdong.
Con la larga scala delle linee di produzione, possiamo raggiungere in misura di riduzione dei costi al massimo
Production&Testing
PHC hanno più di 30 attrezzature di automazione delle unità al prodotto come possibile
PHC ogni 3times provato RJ45 magnetico (non appena lotto provato)
Ogni SMT parte di PHC ha usato la prova e l'imballaggio di automazione.
Servizio
Prevendite di offerta di PHC buone & supporto tecnico del &Strong di servizio di assistenza al cliente
1. Nuovo progetto: Forte supporto tecnico ed ideale la vostra nuova progettazione
2. Progetti attuali: Provi ad aiutare il cliente a comprimere il costo per offrire il prodotto di qualità
e salvi il tempo.
3. Campioni liberi: 3-5 PCS di ogni numero del pezzo.
4. Tassa di trasporto: Possiamo ottenere 80% fuori da DHL/UPS/TNT/FedEx, tenente sicuro e veloce.
5. Reclamo del cliente: 24-48 ore di rapporto di risposta 8D.
6. Garanzia: 24 mesi (mercanzie sono promesse per essere restituite subito, sostituzione,
o corredi di riparazione se i clienti non sono soddisfatti)
Termine d'esecuzione
Con una grande popolarità di 450 lavoratori distribuiti in 4 società consociate, PHC può offrire
il più veloce
Il termine d'esecuzione ed il caso particolare è secondo la situazione.
Case.1 |
Azione |
25% |
Case.2 |
3-4 settimane |
70% |
Case.3 |
5-6 settimane |
5% |
Forza &Technical di progettazione
Abbiamo molto dell'esperienza 20years di ingegnere dell'industria di connettore può sostenere
il vostro nuovo progetto. Progetti un nuovo tempo di lavorazione con utensili: 30-45 giorni feriali
Prodotto brevettato PHC in Cina
Desiderio da essere il vostri migliori fornitore e sostenitore nelle vostre soluzioni del connettore di lan
------------- Vendite di PHC & gruppo di sostegno
Persona di contatto: Miss. aaa
Telefono: 86 755 8546321
Fax: 86-10-66557788-2345
