Introduzione:
Metta a fuoco sul più fondamentale del PWB, componenti messe a fuoco da un lato, l'altro lato del cavo è concentrato. Poiché i cavi compaiono soltanto su un lato, in modo da su questo genere di PWB è chiamato singolo PWB parteggiato.
Il singolo schema elettrico del pannello è dato la priorità con alla stampa della rete, cioè, nella superficie di rame stampata sull'agente della resistenza, per evitare la saldatura della resistenza dopo che incidere stampato sul segno e poi perforando elaborando il modo completare le parti guidi il foro e l'aspetto. Inoltre, la parte di una piccola quantità di diversi prodotti, sta usando l'agente fotosensibile della resistenza che forma il modello del metodo fotografico.
La gamma di temperature di funzionamento da 130 C a 230 bordi parteggiati di C. Single è disponibile con le finiture superfice compreso (OSP) protectant di superficie organico, l'argento di immersione, la latta e la doratura con sia il livello al piombo o senza piombo (HASL) della lega per saldatura dell'aria calda.
Materiale:
Il singolo materiale di base parteggiato del PWB nel bordo laminato carta di rame fenolica di carta, piatto laminato rame dell'epossiresina è dato la priorità a.
Struttura:
In primo luogo, la stagnola di rame da incidere, processo ecc. per ottenere un circuito richiesto, un film protettivo da perforare per esporre il cuscinetto corrispondente. Dopo la pulizia e poi il rotolamento del metodo per combinare i due. Poi la protezione di doratura esposta parte o della latta del cuscinetto.
Processo di produzione:
Singolo di piatto rivestito di rame - soppressione - trasferimento fotochimico di immagine stampa dello schermo/di metodo - rimuova la corrosione è stato stampato - pulizia, - lavorare del foro - forma asciutta - lavaggio a secco - rivestimento della saldatura di resistenza di stampa - cura - simbolo del segno di stampa - cura - essiccazione di lavaggio a secco - cambiamento continuo pre rivestito - un prodotto finito
Applicazione
Singolo PWB parteggiato la maggior parte del uso nella radio, la macchina termica, la conservazione frigorifera, le lavatrici e l'altro prodotto degli apparecchi elettrici come pure la stampante, distributori automatici, illuminazione del LED, componenti elettronici, quale il circuito della macchina dell'annuncio pubblicitario
Dettagli:
Termini di pagamento e spedizione:
|
Evidenziare: | scelga il circuito parteggiato,singolo del PWB parteggiato |
---|

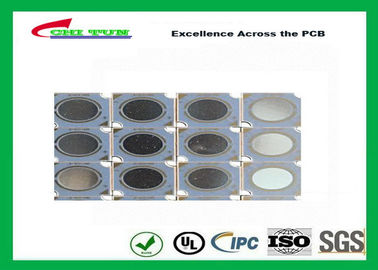

Singolo bordo parteggiato ad alta densità del PWB per il PWB del condizionatore d'aria del LED 1.0mm LF HASL
|
Descrizione di prodotto |
Numero di modello: |
CTEL0110134 |
Numero dello strato: |
1Layer |
Materiale: |
AL |
Spessore di rivestimento: |
1.0mm |
rame: |
35UM |
Dimensione del PWB: |
45X45MM |
Linea larghezza/linea spazio |
10/10mil |
Dimensione di Min.Hole: |
0.5mm |
Finitura superficia: | HASL senza piombo |
Maschera bianca della lega per saldatura |
|
|
Il nero sillkscreen |
|
mezzi fori di placcatura e di fresatura |
|
Pannello di CNC/One con 8 tipi differenti |
Luogo d'origine: |
La Cina |
Marca commerciale: |
CHITUN |
Certificazione: |
UL, ROHS, ISO |
Norma: |
Norma di IPC |
Vantaggio di alluminio del PWB:
1. Dissipazione di calore senza per mezzo dei dissipatori di calore supplementari.
2. Meccanicamente rigido, aumentando la forza fisica dell'assemblea
3. Riduce l'effetto dello stress termico su tutte le componenti, vita aumentante e durevolezza
4. Conduzione termica migliore che conduce alla versatilità nella disposizione di inseguimento e della componente permettendo alle dimensioni del PWB di essere ridotto.
5. Riduce le temperature di funzionamento componenti, miglioranti l'affidabilità.
6. Il substrato di alluminio può essere perforato/lavorato e diretto, aiutando il montaggio del PWB
