pcb doppia faccia

Introduzione

Il mezzo del circuito parteggiato del doppio ha un rame su due lati ed i fori metallizzati, che è rame su due lati ed il rame sono fori dentro

Entrambi i lati hanno doppio bordo di collegamenti, ma usare il cavo da entrambi i lati. Entrambi i lati devono essere nella stanza con i collegamenti elettrici appropriati. “Il ponte„ fra questo circuito ha chiamato i vias. Guidi il foro nel PWB, metallo riempito o ricoperto di fori, che possono essere collegati ai conduttori da entrambi i lati. Poiché l'area del doppio-pannello due volte grande che il singolo pannello, doppio pannello per risolvere i collegamenti del unico pannello vacillati a causa della difficoltà (può essere girato nell'altro lato del foro), è più adatta ad uso in più complesso del circuito del unico pannello.

Vantaggi

Rispetto al unico bordo: cablaggio conveniente, collegamenti semplici e a forte intensità di mano d'opera più piccoli, più breve lunghezza di linea.

Doppi punti di progettazione del circuito

1. Prepari i disegni schematici del circuito

2. Crei un nuovo archivio e una biblioteca componente caricata del pacchetto del PWB

3, commissione progettazione

4, nella tavola di rete e nelle componenti

5, componenti della disposizione automatica

6, adeguamento della disposizione

7, l'analisi di densità della rete

8, fissando le regole stabilite

9, percorso automatico

10, regolano manualmente i collegamenti

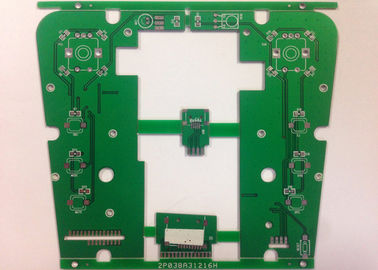

Il doppio verde della maschera della lega per saldatura ha parteggiato PWB per il Silkscreen bianco per il bordo di controllo HASL di navigazione

Green Solder Mask Double Sided PCB with White Silkscreen for Navigation Control HASL Board

Grande immagine : Il doppio verde della maschera della lega per saldatura ha parteggiato PWB per il Silkscreen bianco per il bordo di controllo HASL di navigazione

Dettagli:

Luogo di origine:	La Cina
Marca:	SYF
Certificazione:	SGS, ISO9001:2008, REACH, UL, RoHs
Numero di modello:	SYF-312

Termini di pagamento e spedizione:

Quantità di ordine minimo:	10 pezzi
Prezzo:	negotiable
Imballaggi particolari:	CARTONE ESTERNO DEL CARTONE CON SOTTO VUOTO INTERNO
Tempi di consegna:	8-10 giorni
Termini di pagamento:	D/P, T/T, L/C, Western Union, Paypal
Capacità di alimentazione:	1 milione di pezzi al mese

Contatto

Descrizione di prodotto dettagliata

Servizio:	PWB, PCBA, ODM, OEM	Materia:	Il centro di FR4/FR1/CEM-1/CEM-2/Metal
Maschera della lega per saldatura:	Verde/giallo/rosso/nero	Finitura di superficie:	HAL, OSP, HASL, ENIG, latta di immersione, argento di immersione
Produzione:	Archivio di Gerber o dati di progettazione stati necessari.
Evidenziare:	il doppio ha parteggiato circuiti stampato , doppio PWB del lato

Il doppio verde della maschera della lega per saldatura ha parteggiato PWB per il Silkscreen bianco per la saldatrice HASL

Dettagli rapidi:

Archivio di Gerber stato necessario.
Produttore professionista del PWB.
Garanzia di qualità e servizio professionale di dopo-vendita.
Perforatrice di Digital dalla Germania.

PRODUZIONE DEL CIRCUITO STAMPATO DEL PWB
Processo di ingegneria	Oggetti	Capacità di produzione
Bordo laminato	Spessore del bordo	0.2~3.2mm
Tipo di prodotto	Strati	2L-16L
Laminazione	Dimensione di Max. Panel	500×600mm
Strati dentro	Spessore del centro dentro	0.1~2.0mm
	Tracciato interno	Min: 4/4mil
	Spessore di rame interno	1.0~3.0oz
Tolleranza di dimensione	Tolleranza di spessore del bordo	±10%
Tolleranza di dimensione	Inter allineamento di strato	±3mil
Tolleranza di perforazione	Misura del pannello	Massimo: 660×600mm
	Dimensione di perforazione	≧0.25mm
	Tolleranza del diametro del foro	±0.05mm
	Tolleranza di posizione del foro	±0.076mm
	Anello di Min.Annular	0.05mm
Placcatura di PTH+Panel	Spessore del rame della parete del foro	≧20um
Placcatura di PTH+Panel	Uniformità	≧90%
Strato esterno	Larghezza di pista	Min: 0.08mm
Strato esterno	Gioco della pista	Min: 0.08mm
Modello di placcatura	Spessore di rame finito	1oz~2oz
Oro di EING/Flash	Spessore del nichel	2.5um~5.0um
Oro di EING/Flash	Spessore dell'oro	0.03~0.05um
Maschera della lega per saldatura	Spessore	15~35um
Maschera della lega per saldatura	Ponte della maschera della lega per saldatura	3mil
Lunghezza	Linea larghezza/interlinea	6/6mil
ENIG	Spessore del nichel	〞 di ≧120u
ENIG	Spessore dell'oro	1~50u〞
Smussatura	Dimensione di smussatura	30~300mm
Guida	Tolleranza della dimensione	±0.1mm
	Dimensione della scanalatura	Min: 0.4mm
	Diametro della taglierina	0.8~2.4mm
Perforazione	Tolleranza del profilo	±0.1mm
Perforazione	Dimensione della scanalatura	Min: 0.5mm
V-CUT	Dimensione di V-CUT	Min: 60mm
	Angolo	15° 30° 45°
	Rimane la tolleranza di spessore	±0.1mm
Livello di aria calda	Spessore della latta	100~300u〞
Prova	Tensione di prova	250V
Prova	Max.Dimension	680×600mm
Controllo di impedenza	Tolleranza	±10%
Razione di aspetto		12:1
Dimensione di perforazione del laser		4mil (0.1mm)

Descrizioni dei circuiti
Materia prima	Tg-180 FR4
Spessore del bordo	1,6 millimetri
Conteggio di strato	2-Strato
Spessore di rame	2 once
Finitura superficia	HASL SENZA PIOMBO
Maschera della lega per saldatura	Verde
Silkscreen	Bianco
Gioco della traccia	0.075mm
Dimensione del foro	0.3mm
Spessore di rame del foro	≥20μm
Misura	212×157mm
Pacchetti	Esterno: Cartoni del cartone con le doppie cinghie Interno: Sotto vuoto in balle di plastica molli
Certificazione	UL, ISO9001: 2008, ROHS, PORTATA, SGS
Superiorità	OEM&ODM, prezzo competitivo, consegna veloce,
Requisiti speciali	BGA che saldano ed il dito dell'oro sono accettabili Sepolto e cieco via, controllo di impedenza, tramite spina,
Applicazioni	Comunicazione, automobile, cellula, computer, medico
