Introduzione
Il mezzo del circuito parteggiato del doppio ha un rame su due lati ed i fori metallizzati, che è rame su due lati ed il rame sono fori dentro
Entrambi i lati hanno doppio bordo di collegamenti, ma usare il cavo da entrambi i lati. Entrambi i lati devono essere nella stanza con i collegamenti elettrici appropriati. “Il ponte„ fra questo circuito ha chiamato i vias. Guidi il foro nel PWB, metallo riempito o ricoperto di fori, che possono essere collegati ai conduttori da entrambi i lati. Poiché l'area del doppio-pannello due volte grande che il singolo pannello, doppio pannello per risolvere i collegamenti del unico pannello vacillati a causa della difficoltà (può essere girato nell'altro lato del foro), è più adatta ad uso in più complesso del circuito del unico pannello.
Vantaggi
Rispetto al unico bordo: cablaggio conveniente, collegamenti semplici e a forte intensità di mano d'opera più piccoli, più breve lunghezza di linea.
Doppi punti di progettazione del circuito
1. Prepari i disegni schematici del circuito
2. Crei un nuovo archivio e una biblioteca componente caricata del pacchetto del PWB
3, commissione progettazione
4, nella tavola di rete e nelle componenti
5, componenti della disposizione automatica
6, adeguamento della disposizione
7, l'analisi di densità della rete
8, fissando le regole stabilite
9, percorso automatico
10, regolano manualmente i collegamenti
Dettagli:
Termini di pagamento e spedizione:
|
Evidenziare: | Doppio strato PCB,doppio PWB del lato |
---|

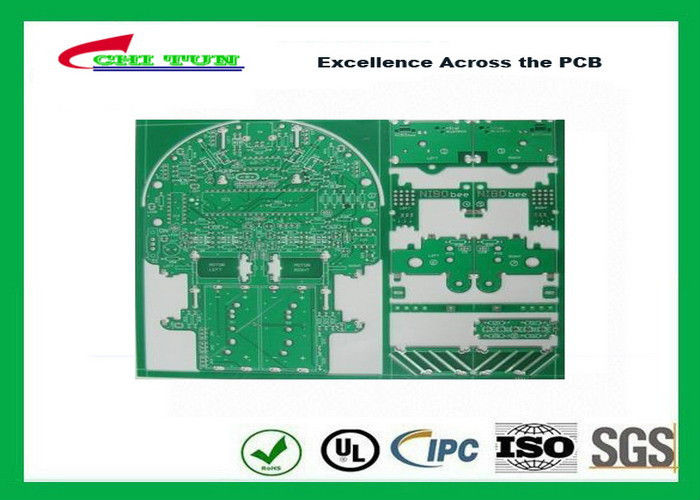

MEZZO PWB approvato placcato dell'attrezzatura dell'amplificatore di Rohs di doppio strato del PWB del foro
|
Descrizione di prodotto |
Numero di modello: |
CTEL0210122 |
Numero dello strato: |
2Layer |
Materiale: |
FR4 |
Spessore di rivestimento: |
1.6mm |
rame: |
35UM |
Dimensione del PWB: |
108*198.5mm |
Linea larghezza/linea spazio |
10/10mil |
Dimensione di Min.Hole: |
0.5mm |
Finitura superficia: | oro del immerison |
Maschera verde della lega per saldatura |
|
|
nessun sillkscreen |
|
mezzi fori di placcatura e di fresatura |
|
Pannello di CNC/One con 8 tipi differenti |
Luogo d'origine: |
La Cina |
Marca commerciale: |
CHITUN |
Certificazione: |
UL, ROHS, ISO |
Norma: |
Norma di IPC |
Applicazione:
1. Audio e video attrezzatura: Amplificatore dell'ingresso/uscita, amplificatori equilibrati, amplificatori audio, preamplificatore, amplificatore di potenza
2. Attrezzatura elettronica di comunicazione: amplificatore ad alta frequenza, amplificatore del filtrante, circuito del trasmettitore
3. Attrezzatura di automazione delle attività d'ufficio: azionamento del motore, ecc.
4. Automobilistico: Regolatore elettronico, accendino, regolatore di potere
5. Computer: Bordo di CPU, unità floppy, dispositivi dell'alimentazione elettrica
6. Moduli di potere: il convertitore, raddrizzatore, UPS, getta un ponte sul relè semi conduttore
7. Lampade di illuminazione: Il LED accende il ect.
