pcb doppia faccia

Introduzione

Il mezzo del circuito parteggiato del doppio ha un rame su due lati ed i fori metallizzati, che è rame su due lati ed il rame sono fori dentro

Entrambi i lati hanno doppio bordo di collegamenti, ma usare il cavo da entrambi i lati. Entrambi i lati devono essere nella stanza con i collegamenti elettrici appropriati. “Il ponte„ fra questo circuito ha chiamato i vias. Guidi il foro nel PWB, metallo riempito o ricoperto di fori, che possono essere collegati ai conduttori da entrambi i lati. Poiché l'area del doppio-pannello due volte grande che il singolo pannello, doppio pannello per risolvere i collegamenti del unico pannello vacillati a causa della difficoltà (può essere girato nell'altro lato del foro), è più adatta ad uso in più complesso del circuito del unico pannello.

Vantaggi

Rispetto al unico bordo: cablaggio conveniente, collegamenti semplici e a forte intensità di mano d'opera più piccoli, più breve lunghezza di linea.

Doppi punti di progettazione del circuito

1. Prepari i disegni schematici del circuito

2. Crei un nuovo archivio e una biblioteca componente caricata del pacchetto del PWB

3, commissione progettazione

4, nella tavola di rete e nelle componenti

5, componenti della disposizione automatica

6, adeguamento della disposizione

7, l'analisi di densità della rete

8, fissando le regole stabilite

9, percorso automatico

10, regolano manualmente i collegamenti

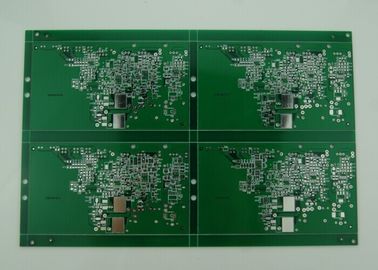

Maschera verde della lega per saldatura montaggio del PWB del prototipo di alta precisione del PWB da 2 once

Grande immagine : Maschera verde della lega per saldatura montaggio del PWB del prototipo di alta precisione del PWB da 2 once

Dettagli:

Luogo di origine:	La Cina
Marca:	LT CIRCUIT
Certificazione:	UL E354810, SGS, ISO9001:2008

Termini di pagamento e spedizione:

Quantità di ordine minimo:	nessun MOQ
Prezzo:	negotiable
Imballaggi particolari:	Vuoto + cartone
Tempi di consegna:	3-20 giorni
Termini di pagamento:	T/T, OA, L/C, Western Union, Paypal, ecc.
Capacità di alimentazione:	Metri quadri/mese di diecimila

Contatto

Descrizione di prodotto dettagliata

Evidenziare:

doppio PWB del lato

fabbricazione dei circuiti stampato

Maschera verde della lega per saldatura montaggio del PWB del prototipo di alta precisione del PWB da 2 once

Specifiche chiave/dispositivi speciali

Numero. degli strati:	2
Materiale laminato:	FR4
Finitura superficia:	HASL
Spessore di rame:	2 OZ dopo il placcaggio
Spessore del bordo:	1.6mm (0,062")
Dimensione del bordo:	10,50" X 6,82"
Colore della maschera:	Verde
Colore del Silkscreen:	Bianco con inchiostro Non Conduttivo
Infiammabilità:	UL 94V-0
Esecuzione:	Conformità with CLASSE IPC-A-600 & IPC-6012 II
Conducibilità termica	-

Applicazione del prodotto

PCBs si applica a una vasta gamma di industrie alta tecnologie come: LED, telecomunicazione, applicazione informatica, illuminazione, macchina del gioco, controllo industriale, potere, automobile e prodotti elettronici di consumo di qualità superiore, ect. Da lavoro e da sforzo all'introduzione sul mercato, dalle esportazioni assidui dei prodotti le contee dell'americano, del Canada, di Europa, in Africa ed altri paesi dell'Asia e del Pacifico

Capacità

		Prototipo di alta precisione	Produzione alla rinfusa del PWB
Strati massimi		1-28 strati	1-14 strati
Linea larghezza MINIMA (mil)		3mil	4mil
Linea MINIMA spazio (mil)		3mil	4mil
Min via (perforazione meccanica)	Bordo thickness≤1.2mm	0.15mm	0.2mm
	Bordo thickness≤2.5mm	0.2mm	0.3mm
	Bordo thickness>2.5mm	Aspetto Ration≤13: 1	Aspetto Ration≤13: 1
Razione di aspetto		Aspetto Ration≤13: 1	Aspetto Ration≤13: 1
Spessore del bordo	Max	8mm	7mm
Spessore del bordo	MIN	2 strati: 0.2mm; 4 strati: 0.35mm; 6 strati: 0.55mm; 8 strati: 0.7mm; 10 strati: 0.9mm	2 strati: 0.2mm; 4 strati: 0.4mm; 6 strati: 0.6mm; 8layers: 0.8mm
Dimensione del bordo di max		610*1200mm	610*1200mm
Spessore di rame massimo		0.5-6oz	0.5-6oz
Oro di immersione Spessore placcato oro		Oro di immersione: Au, 1-8u„ Dito dell'oro: Au, 1-150u„ Oro placcato: Au, 1-150u„ Nichelato: 50-500u„
Spesso di rame del foro		25um 1mil	25um 1mil
Tolleranza	Spessore del bordo	Bordo thickness≤1.0mm: +/-0.1mm bordo thickness>2.0mm di 1.0mm: +/--8%	Bordo thickness≤1.0mm: +/-0.1mm bordo thickness>2.0mm di 1.0mm: +/--8%
	Tolleranza del profilo	≤100mm: +/-0.1mm 100<> >300mm: +/-0.2mm	≤100mm: +/-0.13mm 100<> >300mm: +/-0.2mm
	Impedenza	±10%	±10%
Ponte MINIMO della maschera della lega per saldatura		0.08mm	0.10mm
Tappo della capacità di Vias		0.25mm--0.60mm	0.70mm--1.00mm
