Introduzione

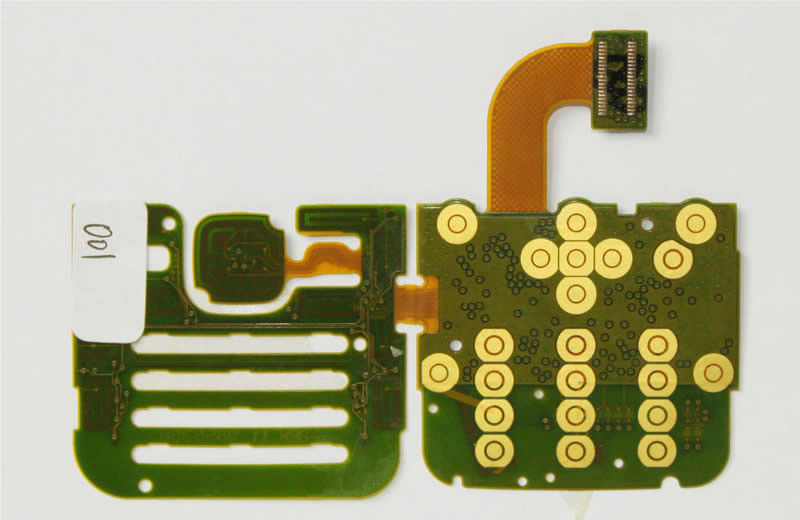

I circuiti stampato rigidi della flessione sono bordi che utilizzano una combinazione di tecnologie flessibili e rigide del bordo in un'applicazione. La maggior parte dei bordi rigidi della flessione consistono degli strati multipli dei substrati flessibili del circuito allegati ad uno o più bordi rigidi esternamente e/o internamente, secondo la progettazione dell'applicazione. I substrati flessibili sono destinati per essere in uno stato costante della flessione e solitamente sono formati nella curva flessa durante fabbricazione o l'installazione.
Le progettazioni rigide della flessione sono più provocatorie della progettazione di un ambiente rigido tipico del bordo, poichè questi bordi sono progettati in uno spazio 3D, che inoltre offre la maggior efficienza spaziale. Potendo progettare in tre progettisti rigidi della flessione di dimensioni può torcere, piegare e rotolare i substrati flessibili del bordo per raggiungere la loro forma desiderata per il pacchetto dell'applicazione finale.
Processo di produzione
Se producendo un prototipo rigido della flessione o le quantità di produzione che richiedono il montaggio rigido del PWB della flessione della larga scala e l'assemblea del PWB, la tecnologia è collaudata bene ed affidabile. La parte del PWB della flessione è particolarmente buona nel superamento delle edizioni del peso e dello spazio con i gradi di libertà spaziali.
L'attenta riflessione delle soluzioni flessione-rigide e una valutazione adeguata delle opzioni disponibili alle fasi iniziali nella fase di progettazione rigida del PWB della flessione restituiranno i benefici significativi. È critico il fabbricante rigido del PWB della flessione è compreso presto nel processo di progettazione assicurarsi che la progettazione e le parti favolose siano sia nella coordinazione che rappresentare le variazioni di prodotto finito.
La fase rigida di fabbricazione della flessione è inoltre più complessa e che richiede tempo che il montaggio rigido del bordo. Tutte le componenti flessibili dell'assemblea rigida della flessione hanno il trattamento completamente differente, incisione e processi di saldatura che i bordi rigidi FR4.
Applicazioni
Offerta flessibile rigida di PCBs una grande selezione delle applicazioni, variando dall'armamento militare e dai sistemi aerospaziali ai telefoni cellulari ed alle macchine fotografiche digitali. Sempre più, il montaggio rigido del bordo della flessione è stato utilizzato negli apparecchi medici quali gli stimolatore cardiaci per le loro capacità di perdita di peso e dello spazio. Gli stessi vantaggi per uso rigido del PWB della flessione possono applicarsi ai sistemi di controllo militari dell'arma e dell'armamento.
Nei generi di consumo, la flessione rigida non massimizza appena lo spazio ed il peso ma notevolmente migliora l'affidabilità, eliminante molte esigenze dei giunti della lega per saldatura e dei collegamenti delicati e fragili che sono ad edizioni inclini del collegamento. Questi sono appena alcuni esempi, ma la flessione rigida PCBs può essere usata per avvantaggiare quasi tutte le applicazioni elettriche avanzate compreso l'apparecchiatura di collaudo, gli strumenti e le automobili. Non sicuro la che tecnologia deve essere usata per il vostro progetto? Chiami i nostri esperti e possiamo aiutarvi a capire se abbiate bisogno della flessione, della tecnologia rigida del PWB di HDI o della flessione.
|
Dettagli:Termini di pagamento e spedizione:
|
La nostra capacità di produzione per il PWB:
Strato | 1-28 |
Spessore finito bordo | 0.21mm-7.0mm |
Materiale | FR-4, CEM-1, CEM-3, alto TG, alogeno FR4 liberano, Rogers |
Dimensione del bordo finita massimo | 23 × 25 (580mm×900mm) |
Dimensione del foro perforata minuto | 3mil (0.075mm) |
Minuti Linea larghezza | 3mil (0.075mm) |
Gioco di Min.Line | 3mil (0.075mm) |
Finitura/trattamento superfici | HASL/HASL senza piombo, HAL, latta chimica, oro chimico, argento di immersione/oro, OSP, doratura |
Spessore di rame | 0.5-7.0 OZ |
Colore della maschera della lega per saldatura | verde/giallo/nero/bianco/rosso/blu |
Spessore di rame in foro | >25,0 um (>1mil) |
Imballaggio interno | Imballaggio di vuoto/sacchetto di plastica |
Imballaggio esterno | Imballaggio standard del cartone |
Tolleranza di forma | ±0.13 |
Tolleranza del foro | PTH: ±0.076 NPTH: ±0.05 |
Requisiti speciali | Impedenza sepolta e cieca +BGA di vias+controlled |
Delineamento | Perforazione, dirigente, V-CUT, smussante |
Certificato | ROHS, UL, ISO9001-2000, ISO14001 |
E-Prova | E-Prova 100% (prova ad alta tensione); Prova volante della sonda |
Formato di file di data | ARCHIVIO di GERBER ed ARCHIVIO di PERFORAZIONE, SERIE di PROTEL, PADS2000 SERIE, SERIE di Powerpcb, ODB++ |
