Introduzione
I circuiti stampato rigidi della flessione sono bordi che utilizzano una combinazione di tecnologie flessibili e rigide del bordo in un'applicazione. La maggior parte dei bordi rigidi della flessione consistono degli strati multipli dei substrati flessibili del circuito allegati ad uno o più bordi rigidi esternamente e/o internamente, secondo la progettazione dell'applicazione. I substrati flessibili sono destinati per essere in uno stato costante della flessione e solitamente sono formati nella curva flessa durante fabbricazione o l'installazione.
Le progettazioni rigide della flessione sono più provocatorie della progettazione di un ambiente rigido tipico del bordo, poichè questi bordi sono progettati in uno spazio 3D, che inoltre offre la maggior efficienza spaziale. Potendo progettare in tre progettisti rigidi della flessione di dimensioni può torcere, piegare e rotolare i substrati flessibili del bordo per raggiungere la loro forma desiderata per il pacchetto dell'applicazione finale.
Processo di produzione
Se producendo un prototipo rigido della flessione o le quantità di produzione che richiedono il montaggio rigido del PWB della flessione della larga scala e l'assemblea del PWB, la tecnologia è collaudata bene ed affidabile. La parte del PWB della flessione è particolarmente buona nel superamento delle edizioni del peso e dello spazio con i gradi di libertà spaziali.
L'attenta riflessione delle soluzioni flessione-rigide e una valutazione adeguata delle opzioni disponibili alle fasi iniziali nella fase di progettazione rigida del PWB della flessione restituiranno i benefici significativi. È critico il fabbricante rigido del PWB della flessione è compreso presto nel processo di progettazione assicurarsi che la progettazione e le parti favolose siano sia nella coordinazione che rappresentare le variazioni di prodotto finito.
La fase rigida di fabbricazione della flessione è inoltre più complessa e che richiede tempo che il montaggio rigido del bordo. Tutte le componenti flessibili dell'assemblea rigida della flessione hanno il trattamento completamente differente, incisione e processi di saldatura che i bordi rigidi FR4.
Applicazioni
Offerta flessibile rigida di PCBs una grande selezione delle applicazioni, variando dall'armamento militare e dai sistemi aerospaziali ai telefoni cellulari ed alle macchine fotografiche digitali. Sempre più, il montaggio rigido del bordo della flessione è stato utilizzato negli apparecchi medici quali gli stimolatore cardiaci per le loro capacità di perdita di peso e dello spazio. Gli stessi vantaggi per uso rigido del PWB della flessione possono applicarsi ai sistemi di controllo militari dell'arma e dell'armamento.
Nei generi di consumo, la flessione rigida non massimizza appena lo spazio ed il peso ma notevolmente migliora l'affidabilità, eliminante molte esigenze dei giunti della lega per saldatura e dei collegamenti delicati e fragili che sono ad edizioni inclini del collegamento. Questi sono appena alcuni esempi, ma la flessione rigida PCBs può essere usata per avvantaggiare quasi tutte le applicazioni elettriche avanzate compreso l'apparecchiatura di collaudo, gli strumenti e le automobili. Non sicuro la che tecnologia deve essere usata per il vostro progetto? Chiami i nostri esperti e possiamo aiutarvi a capire se abbiate bisogno della flessione, della tecnologia rigida del PWB di HDI o della flessione.
Dettagli:
Termini di pagamento e spedizione:
|
Evidenziare: | rigida flessibile pcb,rigido flessibili circuito stampato |
---|

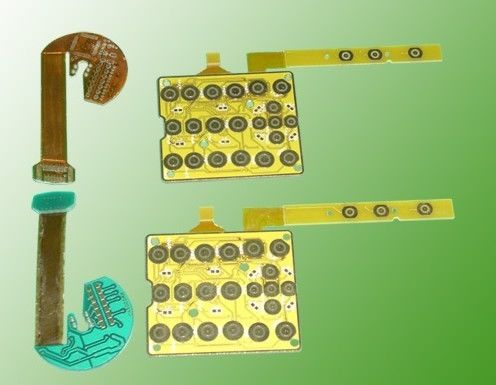

Produttore rigido professionista del PWB della flessione con la certificazione del CE ROHS
I nostri servizi
Siamo un produttore & un fornitore che si specializzano in doppio PWB del lato, PWB a più strati, PWB di F4BK, PWB ceramico, PWB di Rogers, PWB dell'alluminio. Nel frattempo, forniamo PCBA (Assemblea) ed il ODM, servizio dell'OEM. Siamo ci specializziamo in SMT pieno e tramite l'assemblea del foro PCBA, ottenendo le componenti, le quantità di costruzione del prototipo e le prove.
1. Il nostro gruppo professionale di ingegneria può mettere il vostro progetto in produzione in poco tempo. Le immagini del campione e BOM sono necessari fare i prodotti su misura
2. Possiamo fornire il cad e le muffe progettate Pro--e di precisione. Le muffe possono essere progettate e fabbricate secondo i clienti le richieste o i campioni. Elaborazione di plastica dell'iniezione disponibile.
3. Abbiamo avanzato l'attrezzatura per il attraverso-foro e l'assemblaggio cavi della PANNOCCHIA della IMMERSIONE di SMT.
4. Processo compiacente e senza piombo di ROHS.
5. In-circuito, prove funzionali di bruciatura del tests&, prova del sistema completa
6. Ad alto rendimento per garantire consegna rapida.
- Servizio di PCB&PCBA
- L'UL, lo SGS, Rohs ha certificato
- Prezzo competitivo, alta qualità
- l'OEM PCBA è benvenuto
PWB flessibile
1. Prezzo e servizio di alta qualità e buoni
2. Termine di consegna: 5-7days.
3. Certificati: UL, ISO9001, RoHS
Specificazione dettagliata di fabbricazione flessibile del PWB
Caratteristica tecnica |
||
Strati: |
1~10 (PWB della flessione) e 2~8 (flessione rigida) |
|
Dimensione minima del pannello: |
5mm x 8mm |
|
Dimensione massima del pannello: |
250 x 520mm |
|
Spessore del bordo finito min: |
0.05mm (1 rame incluso parteggiato) |
|
Spessore finito massimo del bordo: |
0.3mm (2 hanno parteggiato rame incluso) |
|
Tolleranza finita di spessore del bordo: |
±0.02~0.03mm |
|
Materiale: |
Kapton, Polyimide, ANIMALE DOMESTICO |
|
Spessore di rame basso (RA o ED): |
1/3 di oncia, 1/2 oncia, 1oz, 2oz |
|
Spessore basso di pi: |
0.5mil, 0.7mil, 0.8mil, 1mil, 2mil |
|
Stiffner: |
Polyimide, ANIMALE DOMESTICO, FR4, SUS |
|
Diametro del foro finito min: |
Φ 0.15mm |
|
Diametro del foro finito massimo: |
Φ 6.30mm |
|
Tolleranza finita del diametro del foro (PTH): |
±2 mil (±0.050mm) |
|
Tolleranza finita del diametro del foro (NPTH): |
±1 mil (±0.025mm) |
|
Larghezza/gioco minimi (1/3oz): |
0.05mm/0.06mm |
|
Larghezza/gioco minimi (1/2oz): |
0.06mm/0.07mm |
|
Larghezza/gioco minimi (1oz): |
A un solo strato: 0.07mm/0.08mm |
|
Doppio strato: 0.08mm/0.09mm |
|
|
Allungamento |
6:01 |
8:01 |
Rame basso |
1/3Oz--2Oz |
3 Oz per il prototipo |
Tolleranza di dimensione |
Larghezza del conduttore: ±10% |
W ≤0.5mm |
Dimensione del foro: ±0.05mm |
H ≤1.5mm |
|
Registrazione del foro: ±0.050mm |
|
|
Tolleranza del profilo: ±0.075mm |
L ≤50mm |
|
Trattamento di superficie |
ENIG: 0.025um - 3um |
|
OSP: |
|
|
Latta di immersione: 0.04-1.5um |
|
|
Resistenza dielettrica |
AC500V |
|
Galleggiante della lega per saldatura |
288℃/10s |
Norma di IPC |
Forza di sbucciatura |
1.0kgf/cm |
IPC-TM-650 |
Infiammabilità |
94V-O |
UL94 |
Requisito di citazione:
1) le seguenti specifiche sono necessarie per la citazione:
a) Materiale di base
b) Spessore del bordo:
c) Spessore di rame
d) Trattamento di superficie:
e) colore della maschera e del silkscreen della lega per saldatura:
f) Quantità
Metodo di trasporto:
1) da DHL, da Fedex, da UPS, dal TNT ecc.
2) dal mare se è possibile
3) da aria
