Introduzione:
Fletta PCBs, anche conosciuto come i circuiti stampati flessibili o l'elettronica flessibile, fornisce le maggiori opzioni per i progettisti e gli ingegneri quando monta i circuiti elettronici.
Sono costruiti da materia plastica flessibile e ad alto rendimento, solitamente polyimide, che permette al bordo di piegare o “flettere„ durante l'uso. Questa flessibilità li apre fino ad uso in una vasta gamma di applicazioni.
Dettagli:
Termini di pagamento e spedizione:
|
Materiale: | FR4 TG135 | Spessore del bordo: | 1.0 mm |
---|---|---|---|
Di rame: | 1oz | Finitura di superficie: | Oro istantaneo |
Maschera della lega per saldatura: | verde | Finitura: | CNC |
standard: | Norma di IPC | ||
Evidenziare: | assemblea rapida del PWB di giro,giro veloce di circuiti stampati |

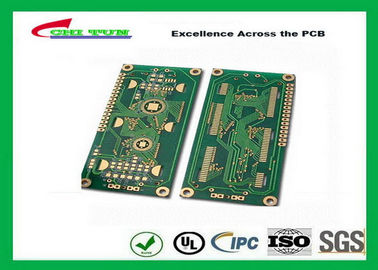

Circuiti stampato rapidi nudi di giro del disco rigido con l'oro istantaneo 1oz del materiale 0.8mm di 2l Fr4
TECNOLOGIA:
. RoHS/senza piombo
. HDI Microvias
. Vias cieco
. Vias sepolto
. Placcatura selettiva
. Controllo di impedenza
Norma fabbricante:
. Classe di IPC-A-600G II
. Classe di IPC-A-600G III
. PERFAG 2E per il bordo su due lati
. PERFAG 3C per il bordo a più strati
Capacità
Minuti Dimensione finita dei fori: 0,008" (0.20mm)
Micro diametro di vias: 0,004 A 0,010 pollici (0,10 - 0.25mm)
Linea larghezza minima/gioco: 0.004/0.004 pollici (0.10mm/0.10mm)
Spessore di rame massimo: 5oz (140um)
Assottigli lo spessore del bordo:
. DS - 0,008 pollici (0.20mm)
. 4/L - 0,016 (0.40mm)
. 6/L - 0,020 pollici (0.60mm)
Spessore massimo del bordo:
. 275.8mil (7.0mm)
Trattamento di superficie:
. HASL/placcatura senza piombo di HAL/gold
. Oro di immersione
. Latta di immersione
. Argento di immersione
. Dita dell'oro (oro duro)
. OSP
Altro:
. Conto degli strati: Doppio side superiore a 20 strati di strati (1 - 30)
. Dimensioni massime del PWB: 23 x 35 pollici (584,2 x 889.0mm)
. Ponte della maschera della lega per saldatura fra la diga della lega per saldatura: 4mil (0.10mm)
. Maschera minima della lega per saldatura anulare: 1.5mil (0.038mm)
. Spessore minimo della maschera della lega per saldatura: 0.40mil (10um)
. Colori della maschera della lega per saldatura: Maschera verde, gialla, nera, blu, opaca, di trasparenza di LPI della lega per saldatura e peelable
maschera della lega per saldatura
. Altezza minima della leggenda: 4mil (0.10mm)
. Larghezza minima della parte anteriore: 25mil (0.635mm)
. Colori di leggenda: Bianco, giallo, il nero
Formato di dati: GERBER, PROTEL, PADS2000, Powerpcb, ODB++
Materiale speciale: I HTG FR4, alta frequenza (Rogers, teflon, ARLON, TYCONIC), alogeno liberano, la laminazione materiale differente di miscelazione
L'altra prova: Controllo di Impendence, resistenza della prova del foro, micro sezione, prova ionica di pulizia, capacità di saldatura, colpire termico, prova di affidabilità, ecc.
