pcb scheda flessibile

Introduzione:

Fletta PCBs, anche conosciuto come i circuiti stampati flessibili o l'elettronica flessibile, fornisce le maggiori opzioni per i progettisti e gli ingegneri quando monta i circuiti elettronici.

Sono costruiti da materia plastica flessibile e ad alto rendimento, solitamente polyimide, che permette al bordo di piegare o “flettere„ durante l'uso. Questa flessibilità li apre fino ad uso in una vasta gamma di applicazioni.

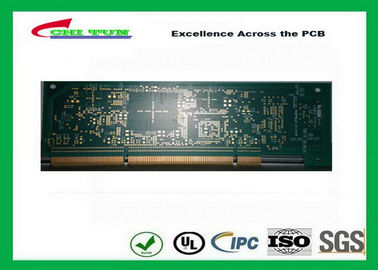

PWB rapido del dito dell'oro di modello FR4 tg150 del PWB di giro 8layer

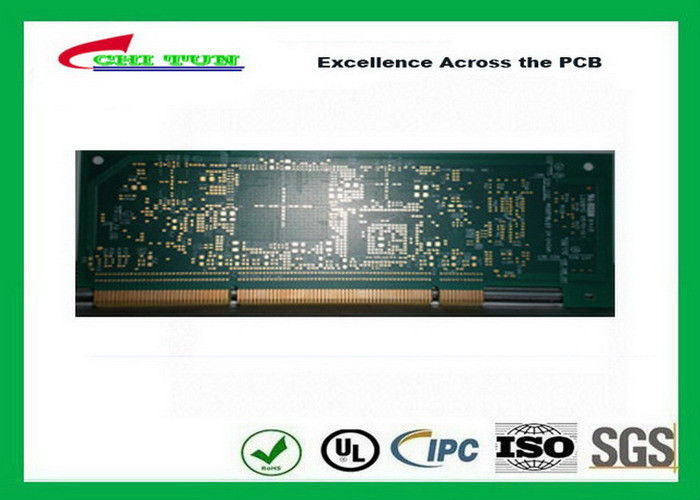

Grande immagine : PWB rapido del dito dell'oro di modello FR4 tg150 del PWB di giro 8layer

Dettagli:

Luogo di origine:	La Cina
Marca:	CHITUN
Certificazione:	UL/ISO/ROHS/SGS
Numero di modello:	basi sul requestion dei clienti

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1pcs
Prezzo:	base on gerberfiles
Imballaggi particolari:	Pacchetto vuoto
Tempi di consegna:	5-15days
Termini di pagamento:	I TT, il LC, Western Union, D/A, D/P ed altri basano sul negoziato
Capacità di alimentazione:	50000 alla settimana

Contatto

Descrizione di prodotto dettagliata

Materiale:	FR4 TG150	Spessore del bordo:	1.6mm
Di rame:	1oz	Finitura di superficie:	Oro di immersione + dito dell'oro
Maschera della lega per saldatura:	verde	Sillkscreen:	bianco
Finitura:	Guida/smussatura	standard:	IPC Stardard
Evidenziare:	giro veloce di circuiti stampati , montaggio rapido del PWB di giro

PWB rapido del dito dell'oro di modello FR4 tg150 del PWB di giro 8layer

TECNOLOGIA:

. RoHS/senza piombo

. HDI Microvias

. Vias cieco

. Vias sepolto

. Placcatura selettiva

. Controllo di impedenza

Norma fabbricante:

. Classe di IPC-A-600G II

. Classe di IPC-A-600G III

. PERFAG 2E per il bordo su due lati

. PERFAG 3C per il bordo a più strati

Capacità

Minuti Dimensione finita dei fori: 0,008" (0.20mm)

Micro diametro di vias: 0,004 A 0,010 pollici (0,10 - 0.25mm)

Linea larghezza minima/gioco: 0.004/0.004 pollici (0.10mm/0.10mm)

Spessore di rame massimo: 5oz (140um)

Assottigli lo spessore del bordo:

. DS - 0,008 pollici (0.20mm)

. 4/L - 0,016 (0.40mm)

. 6/L - 0,020 pollici (0.60mm)

Spessore massimo del bordo:

. 275.8mil (7.0mm)

Trattamento di superficie:

. HASL/placcatura senza piombo di HAL/gold

. Oro di immersione

. Latta di immersione

. Argento di immersione

. Dita dell'oro (oro duro)

. OSP
