Introduzione:



Fletta PCBs, anche conosciuto come i circuiti stampati flessibili o l'elettronica flessibile, fornisce le maggiori opzioni per i progettisti e gli ingegneri quando monta i circuiti elettronici.

Sono costruiti da materia plastica flessibile e ad alto rendimento, solitamente polyimide, che permette al bordo di piegare o “flettere„ durante l'uso. Questa flessibilità li apre fino ad uso in una vasta gamma di applicazioni.

Progettazione e montaggio del PWB 10 dimensione 0.2mm del foro di dito dell'oro di Bga Tg170 di strato

PCB Design And Fabrication 10 Layer  Bga Tg170 Gold Finger Hole Size 0.2mm
PCB Design And Fabrication 10 Layer  Bga Tg170 Gold Finger Hole Size 0.2mm PCB Design And Fabrication 10 Layer  Bga Tg170 Gold Finger Hole Size 0.2mm PCB Design And Fabrication 10 Layer  Bga Tg170 Gold Finger Hole Size 0.2mm

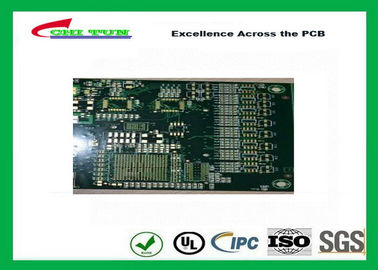

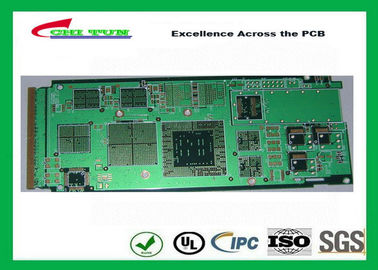

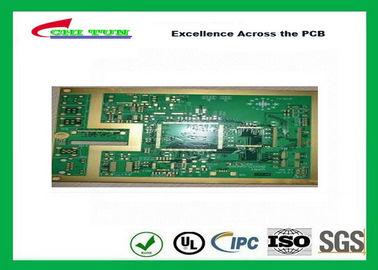

Grande immagine :  Progettazione e montaggio del PWB 10 dimensione 0.2mm del foro di dito dell'oro di Bga Tg170 di strato

Dettagli:

Luogo di origine: La Cina
Marca: ChiTunPCB
Certificazione: UL/ISO/ROHS/SGS
Numero di modello: CTEL1010200

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1pcs
Prezzo: base on gerberfiles
Imballaggi particolari: Corton di norma dell'esportazione e dell'imballaggio sotto vuoto
Tempi di consegna: 10-30 giorni
Termini di pagamento: I TT, il LC, Western Union, D/A, D/P ed altri basano sul negoziato
Capacità di alimentazione: 50000 alla settimana
Descrizione di prodotto dettagliata
Materiale: FR4 TG170 Spessore del bordo: 2.4mm
Di rame: 1oz Finitura di superficie: Senza piombo HASL + dito dell'oro
Maschera della lega per saldatura: verde Sillkscreen: bianco
Finitura: guida standard: IPC Stardard
Evidenziare:

giro veloce di circuiti stampati

,

montaggio rapido del PWB di giro

Progettazione e montaggio del PWB 10 dimensione 0.2mm del foro di dito dell'oro di Bga Tg170 di strato

Descrizione di prodotto

Numero di modello:

CTEL1010200

Numero dello strato:

10Layer

Materiale:

FR4 tg170

Spessore di rivestimento:

2.4mm

rame:

1oz

Dimensione del PWB:

55*109mm

Linea larghezza/linea spazio

10/8mil

Dimensione di Min.Hole:

0.2mm

Finitura superficia: Dito dell'oro

Maschera verde della lega per saldatura

Il bianco sillkscreen

Luogo d'origine:

La Cina

Marca commerciale:

ChiTun

Certificazione:

UL, ROHS, ISO

Norma:

Norma di IPC

TECNOLOGIA:

. RoHS/senza piombo

. HDI Microvias

. Vias cieco

. Vias sepolto

. Placcatura selettiva

. Controllo di impedenza

Norma fabbricante:

. Classe di IPC-A-600G II

. Classe di IPC-A-600G III

. PERFAG 2E per il bordo su due lati

. PERFAG 3C per il bordo a più strati

Capacità

Minuti Dimensione finita dei fori: 0,008" (0.20mm)

Micro diametro di vias: 0,004 A 0,010 pollici (0,10 - 0.25mm)

Linea larghezza minima/gioco: 0.004/0.004 pollici (0.10mm/0.10mm)

Spessore di rame massimo: 5oz (140um)

Assottigli lo spessore del bordo:

. DS - 0,008 pollici (0.20mm)

. 4/L - 0,016 (0.40mm)

. 6/L - 0,020 pollici (0.60mm)

Spessore massimo del bordo:

. 275.8mil (7.0mm)

Trattamento di superficie:

. HASL/placcatura senza piombo di HAL/gold

. Oro di immersione

. Latta di immersione

. Argento di immersione

. Dita dell'oro (oro duro)

. OSP
