pcb scheda flessibile

Introduzione:

Fletta PCBs, anche conosciuto come i circuiti stampati flessibili o l'elettronica flessibile, fornisce le maggiori opzioni per i progettisti e gli ingegneri quando monta i circuiti elettronici.

Sono costruiti da materia plastica flessibile e ad alto rendimento, solitamente polyimide, che permette al bordo di piegare o “flettere„ durante l'uso. Questa flessibilità li apre fino ad uso in una vasta gamma di applicazioni.

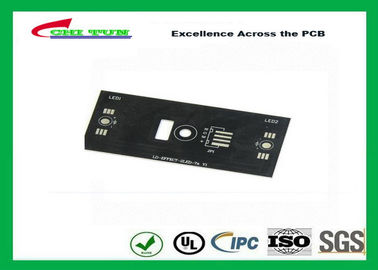

Superficie di macinazione di alluminio HASL del PWB del lato 1.6mm del bordo basso del PWB del prototipo singola

Grande immagine : Superficie di macinazione di alluminio HASL del PWB del lato 1.6mm del bordo basso del PWB del prototipo singola

Dettagli:

Luogo di origine:	Shenzhen Cina
Marca:	ChiTunPCB
Certificazione:	UL/ISO/ROHS/SGS
Numero di modello:	CTEL0110118

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1pcs
Prezzo:	base on gerberfiles
Imballaggi particolari:	Corton di norma dell'esportazione e dell'imballaggio sotto vuoto
Tempi di consegna:	8-15days
Termini di pagamento:	I TT, il LC, Western Union, D/A, D/P ed altri basano sul negoziato
Capacità di alimentazione:	80000 metri quadri al mese

Contatto

Descrizione di prodotto dettagliata

Materiale:

Al-Base 1.6mm

superficie:

HASL

Maschera della lega per saldatura:

Black

Evidenziare:

giro veloce di circuiti stampati

montaggio rapido del PWB di giro

PWB di macinazione di alluminio del lato 1.6mm del bordo basso del PWB del prototipo singolo

	Descrizione di prodotto
Numero di modello:	CTEL0110118
Numero dello strato:	1Layer
Materiale:	Alluminio
Spessore di rivestimento:	1.6mm
rame:	1oz
Dimensione del PWB:	65*65mm
Linea larghezza/linea spazio
Dimensione di Min.Hole:
Finitura superficia:	HASL
	Maschera nera della lega per saldatura
	nessun sillkscreen
	E-TEST
	Macinazione
Luogo d'origine:	La Cina
Marca commerciale:	CHITUN
Certificazione:	UL, ROHS, ISO
Norma:	Norma di IPC

Opzioni tecniche per i circuiti del centro del metallo

1 strato		Note
Materiale	Il centro di alluminio, copertura FR4
Dimensione massima	500mm x 500mm
Spessore di alluminio	1.5mm, 2.0mm
Rame iniziale	35µm (per 1.5mm), 140µm (per 2.0mm)
Superficie	HAL senza piombo, oro di immersione, latta di immersione
RoHS compiacente	sì
2 strati placcati da parte a parte
Materiale	Il centro di alluminio, copertura FR4
Dimensione massima	600mm x 600mm
Spessore di alluminio	1.2mm, 1.5mm, 1.6mm
	0.8mm, 1.0mm, 2.0mm
Rame di base	18µm, 35µm, 70µm, 105µm, 140µm
Superficie	HAL senza piombo, oro di immersione, latta di immersione
RoHS compiacente	sì
Parametri progettuali
Larghezza minima del conduttore	200µm
Gioco minimo del conduttore	200µm
Anello anulare minimo	150µm
Minuto via (pth)	0.3mm

Applicazione:

1. Audio e video attrezzatura: Amplificatore dell'ingresso/uscita, amplificatori equilibrati, amplificatori audio, preamplificatore, amplificatore di potenza

2. Attrezzatura elettronica di comunicazione: amplificatore ad alta frequenza, amplificatore del filtrante, circuito del trasmettitore

3. Attrezzatura di automazione delle attività d'ufficio: azionamento del motore, ecc.

4. Automobilistico: Regolatore elettronico, accendino, regolatore di potere

5. Computer: Bordo di CPU, unità floppy, dispositivi dell'alimentazione elettrica

6. Moduli di potere: il convertitore, raddrizzatore, UPS, getta un ponte sul relè semi conduttore

7. Lampade di illuminazione: Il LED accende il ect.
