Metodi di prova per il bordo del PWB
---Eseguiamo la qualità multipla che assicuriamo le procedure prima che spedendo fuori tutto il PWB imbarchiamo. Questi includono:
* Ispezione visiva
* Sonda volante
* Letto dei chiodi
·* Controllo di impedenza
·* rilevazione di Lega per saldatura-abilità
* Microscopio metallograghic di Digital
·*AOI (ispezione ottica automatizzata)
Termini dettagliati per fabbricazione del PWB
---Requisito tecnico dell'assemblea del PWB:
* Tecnologia di saldatura professionale del Attraverso-foro e del Superficie-montaggio
* Le varie dimensioni gradiscono la tecnologia di SMT di 1206,0805,0603 componenti
* Ict (nella prova del circuito), tecnologia di FCT (prova funzionale del circuito).
* Assemblea del PWB con l'UL, CE, FCC, approvazione di Rohs
* Tecnologia di saldatura di riflusso del gas dell'azoto per SMT.
* Catena di montaggio di SMT&Solder di alto livello
* Capacità collegata alta densità di tecnologia di disposizione del bordo.
Trattamento di superficie
HAL senza piombo
Doratura (1-30 micro pollice)
OSP
Placcatura d'argento
Stagnatura elettrolitica pura
Latta di immersione
Oro di immersione
Dito dell'oro
L'altro servizio:
A) Abbiamo molto materiale speciale come rogers, teflon, taconic, Fr-4 alto tg, ceramico in azione. Benvenuto per inviarci la vostra indagine.
B) Inoltre forniamo le componenti di sourcing, progettazione del PWB, copia del PWB, disegno del PWB, assemblea del PWB ecc.
Dettagli:
|
Evidenziare: | multistrato circuito stampato,circuiti multistrato |
---|
Professionale e competente
Materiale durevole e delicato FR-4
Circuiti personalizzabili
Fatto in Cina

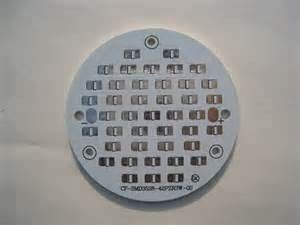

bordo principale del PWB
La nostra società è stata un produttore del bordo del PWB principale professionista per i manyyears. Grazie alla fiducia dei clienti, ci siamo sviluppati molto. Da una piccola impresa, diventiamo una società con le fabbriche del proprio ed allo stesso tempo, cooperiamo con molto altro fornitori materiali principali del bordo del PWB, quindi, nessuna materia la nostra produttività del giorno o la nostra qualità, siamo aumentato alla prima classe nel nostro campo. Siamo nel bordo di attacco della tendenza di tecnologia. Non risparmiamo sempre sforzo per fornire i migliori prodotti ai nostri clienti. Tutta che abbiamo bisogno di è una probabilità.
Perché i clienti ci scelgono?
i nostri vantaggi: 1. siamo produttore professionista.
2. siamo affidabili, abili e competenti.
3. accettiamo gli ordini personalizzabili.
4. risposta rapida per la vostra indagine.
5. siamo innovatori e possiamo fare le cose che altri osano non.
6. i nostri ingegneri sono abili e con esperienza.
Specificatioin: bordo principale del PWB
NO |
OGGETTO |
Capacità tecniche |
1 |
Strati |
1-30 strati |
2 |
Dimensione di Max. Board |
1100×610mm |
3 |
Minuto di spessore del bordo |
2-layer 0.15mm |
4-layer 0.38mm |
||
6-layer 0.55mm |
||
8-layer 0.80mm |
||
10-layer 1.0mm |
||
4 |
Linea larghezza minima/spazio |
0.075mm (3mil) |
5 |
Spessore di Max. Copper |
6OZ |
6 |
Minuti Passo di S/M |
0.075mm (3mil) |
7 |
Dimensione minima del foro |
0.1mm (4mil) |
8 |
Tolleranza del diametro del foro (PTH) |
±0.05mm (2mil) |
9 |
Tolleranza del diametro del foro (NPTH) |
+0/-0.05mm (2mil) |
10 |
Deviazione di posizione del foro |
±0.05mm (2mil) |
11 |
Tolleranza del profilo |
±0.10mm (4mil) |
12 |
Torsione & piegato |
0,75% |
13 |
Resistenza di isolamento |
>Un normale di 1012 Ω |
14 |
Forza elettrica |
>1.3kv/mm |
15 |
Abrasione di S/M |
>6H |
16 |
Stress termico |
288°C 20Sec |
17 |
Tensione di prova |
50-300V |
18 |
Cieco minimo/sepolto via |
0.15mm (6mil) |
19 |
Superficie finita |
HAL, ENIG, ImAg, Imsn OSP, placcando AG, placcante oro |
20 |
Materiali |
FR4, HTG, teflon, Rogers, ceramica, alluminio, base di rame |
Applicazione:
Il bordo (PCB) dei circuiti stampati è stato ampiamente usato in quasi tutte le industrie di alta tecnologia, quali il elecronics, le attrezzature mediche, i sistemi ecc. del LED, dei communicaitons, di sicurezza, dell'auto e di vedio.
Nostro cooperi con molti altri clienti stranieri, la nostra esportazione dei prodotti al globo, come i paesi dell'America, del Canada, di Europa, l'Asia Orientale, l'India, l'Africa, ecc.
Assemblea del PWB:
Inoltre forniamo la tecnologia dell'assemblea del PWB, quali 1 - 30 strati, ROHS compiacente, UL-elencato, la linea sottile un min di 0,07 millimetri, min di Microvia 0.2mm, vias ciechi & vias sepolti, superficie come latta chimica, argento, oro, HASL senza piombo, per tensione in tensione: un rame da 3 once. Materiale speciale: Albased, Rogers, FR4, FR4 HTG, CEM-1, SMD-stampini, A.O.I (ispezione ottica automatica), raggi x (controllo interno) di cattivo allineamento di strato, controllo di impedenza con il testprotocol.
