pcb doppia faccia

Introduzione

Il mezzo del circuito parteggiato del doppio ha un rame su due lati ed i fori metallizzati, che è rame su due lati ed il rame sono fori dentro

Entrambi i lati hanno doppio bordo di collegamenti, ma usare il cavo da entrambi i lati. Entrambi i lati devono essere nella stanza con i collegamenti elettrici appropriati. “Il ponte„ fra questo circuito ha chiamato i vias. Guidi il foro nel PWB, metallo riempito o ricoperto di fori, che possono essere collegati ai conduttori da entrambi i lati. Poiché l'area del doppio-pannello due volte grande che il singolo pannello, doppio pannello per risolvere i collegamenti del unico pannello vacillati a causa della difficoltà (può essere girato nell'altro lato del foro), è più adatta ad uso in più complesso del circuito del unico pannello.

Vantaggi

Rispetto al unico bordo: cablaggio conveniente, collegamenti semplici e a forte intensità di mano d'opera più piccoli, più breve lunghezza di linea.

Doppi punti di progettazione del circuito

1. Prepari i disegni schematici del circuito

2. Crei un nuovo archivio e una biblioteca componente caricata del pacchetto del PWB

3, commissione progettazione

4, nella tavola di rete e nelle componenti

5, componenti della disposizione automatica

6, adeguamento della disposizione

7, l'analisi di densità della rete

8, fissando le regole stabilite

9, percorso automatico

10, regolano manualmente i collegamenti

Il doppio ha parteggiato circuiti stampato flessibili del PWB per il rinforzo di doratura pi

Double Sided PCB Flexible Printed Circuit Boards with Gold Plating PI Reinforcement

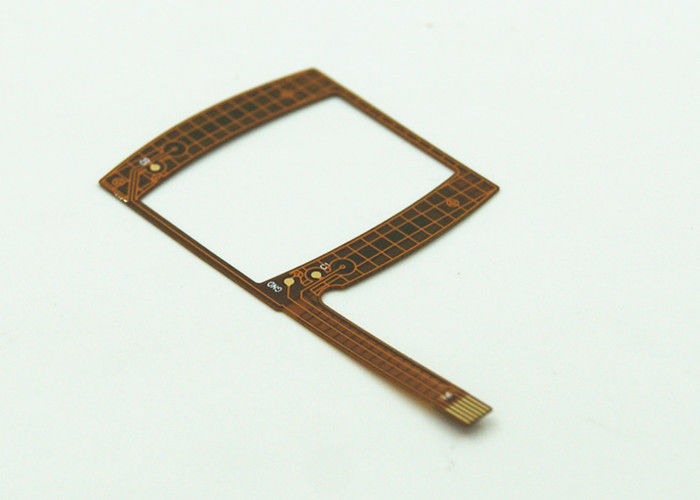

Grande immagine : Il doppio ha parteggiato circuiti stampato flessibili del PWB per il rinforzo di doratura pi

Dettagli:

Luogo di origine:	La Cina
Marca:	LT
Certificazione:	ISO 9001:2008, UL

Termini di pagamento e spedizione:

Quantità di ordine minimo:	nessun MOQ
Prezzo:	USD
Termini di pagamento:	T / T, Western Union, Paypal

Contatto

Descrizione di prodotto dettagliata

Materiale:	Polyamide	Placcatura di superficie:	ENIG
strato:	2 strati	Spessore:	0.15mm
Spessore di rame:	1oz	rinforzo:	Polyamide
Evidenziare:	pcb scheda flessibile , abitudine del PWB

Il doppio ha parteggiato circuiti stampato flessibili del PWB per il rinforzo di doratura pi

Oggetto	Descrizione	Comune	Speciale
1	NO Dello strato	1--6
2	DIMENSIONE FINITA DEL BORDO (MAX)	250*500mm	APPROVAZIONE
3	DIMENSIONE FINITA DEL BORDO (MIN)	10*15mm	APPROVAZIONE
4	SPESSORE DEL BORDO (MAX)	0,016" (0.4mm)	APPROVAZIONE
5	SPESSORE DEL BORDO (MIN)	0,00328" (0,085)	APPROVAZIONE
6	SPESSORE FINITO FOLERANCE 0.085mm≦Board Thickness<0.4mm del BORDO	±2mil (±0.05mm)	APPROVAZIONE
7	DIAMETRO DEL FORO DEL TRAPANO (MAX)	0,236" (6.0mm)	APPROVAZIONE
8	DIAMETRO DEL FORO DEL TRAPANO (MIN)	0,010" (0.25mm)	APPROVAZIONE
9	Per il trapano a macchina FINITO VIA il DIAMETRO (MIN)	0,008" (0.2mm)	APPROVAZIONE
10	SPESSORE ESTERNO DEL RAME DELLA BASE DI STRATO (MIN)	1/2OZ (0.01778mm)	APPROVAZIONE
11	SPESSORE ESTERNO DEL RAME DELLA BASE DI STRATO (MAX)	1OZ (0.0355mm)	APPROVAZIONE
12	SPESSORE DIELETTRICO DI STRATO INTERNO (MIN)	0,0127mm (1/2mil)	APPROVAZIONE
13	SPESSORE DIELETTRICO DI STRATO INTERNO (MAX)	0.0254mm (1mil)	APPROVAZIONE
14	BASE.MATERIAL	PI (260℃ TG)	APPROVAZIONE
15	TOLLERANZA DEL DIAMETRO DEL FORO (PTH)	±2mil (±0.05mm)	±1.5mil
16	TOLLERANZA DEL DIAMETRO DEL FORO (NPTH)	±1mil (±0.025mm)	±1.5mil
17	TOLLERANZA DI POSIZIONE DEL FORO (RISPETTO AI DATI DI CAD)	±3mil (±0.076mm)	APPROVAZIONE
18	SPESSORE DEL RAME DEL FORO DI PTH	≧0.5mil (≧0.0125mm)	APPROVAZIONE
19	LINEA WIDTH/SPACING (MIN) DI PROGETTAZIONE DELL'ULVA	lato a più strati del doppio 4mil/4mil (0.1016mm/0.1016mm) 2.5mil/2.5mil (0.0635mm/0.06 35mm), 0.5OZ a un solo strato	APPROVAZIONE
20	TOLLERANZA DOPO INCIDERE	≦±20% (terreno comunale)	±10% per l'impedenza
21	IMMAGINE A TOLLERANZA DI IMMAGINE (MIN)	±5mil (±0.127mm) ±4mil	±3mil (0.076mm)
22	IMMAGINE PER ORLARE TOLLERANZA (MIN)	±4mil (±0.1mm)	APPROVAZIONE
23	MASCHERA REGISTARTION (MIN) DI LEGGENDA	±6mil (±0.15mm)	APPROVAZIONE
24	SOLDERMASK REGISTARTION (MIN)	±6mil (±0.15mm)	APPROVAZIONE
25	SPESSORE DI SOLDERMASK (MIN)	10UM	APPROVAZIONE
26	CVL REFISTRATION (MIN)	8mil (4mil)	APPROVAZIONE
27	Pressione di CVLL e quantità della colla (MIN)	5.6mil (2.4mil)	APPROVAZIONE
28	SPESSORE DEL CAVO DELLA LATTA DELLA LEGA PER SALDATURA SUL DITO O SUL CUSCINETTO. (MAX) (MIN) E SPESSORE DI TOLEARANCE	(1.0mil) (0.1mil) ±0.30mil	±0.15mil
29	SPESSORE DEL NICHEL DEL DITO DELL'ORO (MAX)	200u " ±100u„	APPROVAZIONE
30	SPESSORE DELLA LEGA PER SALDATURA SUI CUSCINETTI (HAL) (MIN)	0.1mil	APPROVAZIONE
31	SPESSORE DEL NICHEL PER NICHEL ELECTROLESS E L'ORO DI INMERSION (MEASLRED AL PUNTO) DI MINTMUM (MAX)	200u " ±50u„ /1-4u„	APPROVAZIONE
32	SPESSORE DELLA LEGA PER SALDATURA SUI CUSCINETTI (HAL) (MAX)	1.2mil	APPROVAZIONE
33	SOLDERTHICKNESS SUI CUSCINETTI (HAL) (MIN)	0.1mil	APPROVAZIONE
34	TOLLERANZA DEL DIAMETRO DEL FORO DI PERFORAZIONE (MIN-MAX)	0.5-6.0mm±0.05mm	APPROVAZIONE
35	LA TOLLERANZA DELL'ADESIVO DI PASTEING E PIÙ RIGIDO	±0.20mm	±0.10mil
36	La PERFORAZIONE MUORE TOLLERANZA di DIMENSIONE (BORDO DA ORLARE) (STEELDIE) d'acciaio muoia	±4mil (±0.1mm)	±2mil
37	La PERFORAZIONE MUORE TOLLERANZA di DIMENSIONE (FORO DA ORLARE) (STEELDIE) d'acciaio muoia	±4mil (±0.1mm)	±2mil
38	LA PERFORAZIONE MUORE TOLLERANZA di DIMENSIONE (FORO DA ORLARE) il taglio (STEELDIE) muore	±8mil (±0.2mm)	±6mil

Il doppio ha parteggiato circuito flessibile (FPC) consiste del materiale placcato di rame su due lati con i film della copertura alta e bassa (pi o petrolio giallo/di verde, inchiostro del carbonio, ecc). Due

gli strati conduttivi con uno strato isolante in mezzo, più conver mette a strati sullo strato esterno. I film della copertura pre-sono diretti al rame di accesso da entrambi i lati facendo uso del placcato di da parte a parte

fori (PTH).
