Introduzione
Il mezzo del circuito parteggiato del doppio ha un rame su due lati ed i fori metallizzati, che è rame su due lati ed il rame sono fori dentro
Entrambi i lati hanno doppio bordo di collegamenti, ma usare il cavo da entrambi i lati. Entrambi i lati devono essere nella stanza con i collegamenti elettrici appropriati. “Il ponte„ fra questo circuito ha chiamato i vias. Guidi il foro nel PWB, metallo riempito o ricoperto di fori, che possono essere collegati ai conduttori da entrambi i lati. Poiché l'area del doppio-pannello due volte grande che il singolo pannello, doppio pannello per risolvere i collegamenti del unico pannello vacillati a causa della difficoltà (può essere girato nell'altro lato del foro), è più adatta ad uso in più complesso del circuito del unico pannello.
Vantaggi
Rispetto al unico bordo: cablaggio conveniente, collegamenti semplici e a forte intensità di mano d'opera più piccoli, più breve lunghezza di linea.
Doppi punti di progettazione del circuito
1. Prepari i disegni schematici del circuito
2. Crei un nuovo archivio e una biblioteca componente caricata del pacchetto del PWB
3, commissione progettazione
4, nella tavola di rete e nelle componenti
5, componenti della disposizione automatica
6, adeguamento della disposizione
7, l'analisi di densità della rete
8, fissando le regole stabilite
9, percorso automatico
10, regolano manualmente i collegamenti
Dettagli:
Termini di pagamento e spedizione:
|
Evidenziare: | prototipi rapidi del PWB di giro,il doppio ha parteggiato circuito stampato |
---|

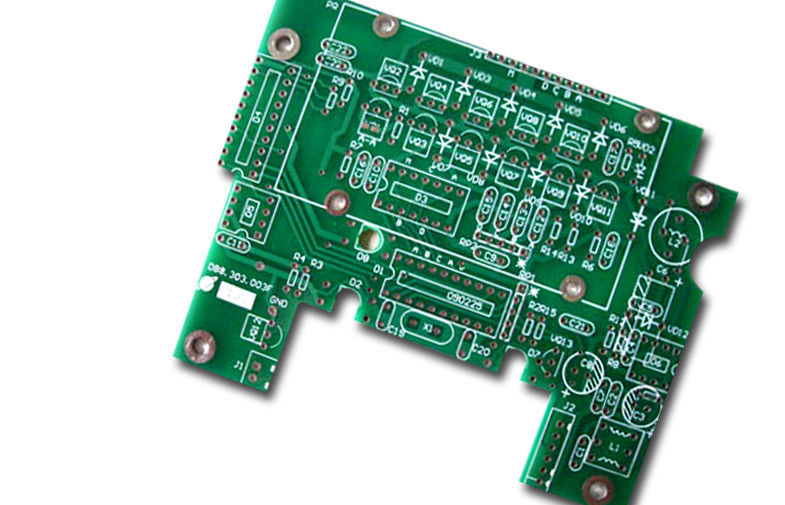

Raddoppi il montaggio parteggiato del PWB, materiale del PWB FR4 con rifinitura di ENIG dell'oro di immersione
> Marca commerciale: PWB orientale
> Materiale: FR4
> Conteggio di strato: 4 strati
> Spessore del bordo: 1,6 millimetri
> Spessore di rame: 1OZ
> Finitura superficia: HASL
> Maschera della lega per saldatura: Verde (top&bot)
> Silkscreen: Schermo bianco (top&bot)
> Trapano/cuscinetto minimi: 0.3mm/0.5mm
> Altro:
> Certificazione: UL, RoHS, ISO9001,
ISO14001, TS16949
Requisiti e servizi compreso:
•Servizi di consulenza tecnici e di progettazione,
•Singolo e doppio parteggiato (sia NPTH che PTH)
•Multlayers
•Latta/lega di piombo calde
•Cavo - liberi - RoHS
•Immersione dell'argento o dell'oro
•Dita dell'oro
•Rame, latta o argento elettrolitica
•Stampini di SMT
•Maschera di Peelable
•Rifornimento del laminato del pannello del PWB
•Laminato sensibile alla luce del film
•Prova elettrica
•V segnando
•Servizio del prototipo del bilancio
•Esternalizzazione internazionale
•UL Certication
•Certificazione di conformità di QA
•Certificazione di misura di spessore di placcatura dello specialista
Applicazione principale:
> Industria di sicurezza:
sistema intelligente della costruzione, video citofono, DVR, macchina fotografica di rete, ecc.
> Dispositivo di comunicazione:
Dispositivo di CDMA, centralino, rete di accesso e impianto di trasmissione a banda larga, ecc.
> Materiale elettrico:
dispositivi di sorveglianza di potere, potere che spediscono attrezzatura, alimentazione elettrica ad alta frequenza di commutazione, ecc.
> Attrezzatura di rete:
Server di rete, router, VDSL, ecc
> Materiale informatico:
Computer di controllo, scheda madre del computer, ecc industriali
> Strumento medico:
Strumento a risonanza magnetica nucleare (MRI), CT, doppler di colore, monitor, ecc.
> Tecnologia di avanguardia:
spazio aereo, missile, radar ed altri prodotti militari
> Prodotti elettronici di consumo:
Macchina fotografica digitale, MP3, automobile elettronica
Capacità del PWB
NO | OGGETTO | Capacità tecniche |
1 | Strati | 1-28 strati |
2 | Materiali | FR4, Ciao-TG, Rogers, FPC, alluminio |
3 | Spessore del bordo | 0.2-5.0mm |
4 | Spessore di rame finito | 1/2 OZ, 1-5 OZ |
5 | Linea larghezza minima/spazio | 0.1mm (4mil) |
6 | Minuti Passo di S/M | 0.1mm (4mil) |
7 | Dimensione minima del foro | 0.2mm (8mil) |
8 | Colore della maschera della lega per saldatura | verde, blu, nero, bianco, giallo, porpora, ecc |
9 | Colore del Silkscreen | bianco, nero, giallo |
10 | Superficie finita | HAL (senza piombo), oro di immersione, OSP |
11 | L'altra tecnologia | Dito dell'oro, maschera peelable, Non attraverso vias ciechi/sepolti, il controllo di impedenza caratteristica, ecc. |
12 | Prova di affidabilità | prova volante della sonda/prova del dispositivo, prova di impedenza, prova di solderability, prova di resistenza del foro, ecc. |
