Introduzione:
Fletta PCBs, anche conosciuto come i circuiti stampati flessibili o l'elettronica flessibile, fornisce le maggiori opzioni per i progettisti e gli ingegneri quando monta i circuiti elettronici.
Sono costruiti da materia plastica flessibile e ad alto rendimento, solitamente polyimide, che permette al bordo di piegare o “flettere„ durante l'uso. Questa flessibilità li apre fino ad uso in una vasta gamma di applicazioni.
Dettagli:
Termini di pagamento e spedizione:
|
Evidenziare: | Circuito stampato flessibile,Bordo stampato flessibile |
---|

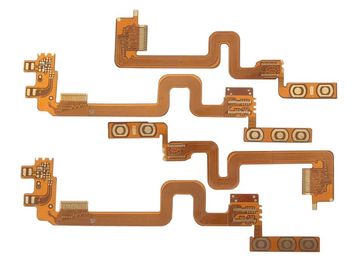

circuiti 1 dell'oncia stampato parteggiati flessibili di rame del PWB 0.15mm i doppi
Specificazione
1. Basso costo, produttore flessibile di alta qualità del bordo del PWB
2. Un-Fermata Servie
3. OEM/ODM
4. Veloce consegni il giorno 5-7
5. UL, RoHS, iso
Specificazione dettagliata di fabbricazione flessibile del PWB
Caratteristica tecnica |
||
Strati: |
1~10 (PWB della flessione) e 2~8 (flessione rigida) |
|
Dimensione minima del pannello: |
5mm x 8mm |
|
Dimensione massima del pannello: |
250 x 520mm |
|
Spessore del bordo finito min: |
0.05mm (1 rame incluso parteggiato) |
|
Spessore finito massimo del bordo: |
0.3mm (2 hanno parteggiato rame incluso) |
|
Tolleranza finita di spessore del bordo: |
±0.02~0.03mm |
|
Materiale: |
Kapton, Polyimide, ANIMALE DOMESTICO |
|
Spessore di rame basso (RA o ED): |
1/3 di oncia, 1/2 oncia, 1oz, 2oz |
|
Spessore basso di pi: |
0.5mil, 0.7mil, 0.8mil, 1mil, 2mil |
|
Stiffner: |
Polyimide, ANIMALE DOMESTICO, FR4, SUS |
|
Diametro del foro finito min: |
Φ 0.15mm |
|
Diametro del foro finito massimo: |
Φ 6.30mm |
|
Tolleranza finita del diametro del foro (PTH): |
±2 mil (±0.050mm) |
|
Tolleranza finita del diametro del foro (NPTH): |
±1 mil (±0.025mm) |
|
Larghezza/gioco minimi (1/3oz): |
0.05mm/0.06mm |
|
Larghezza/gioco minimi (1/2oz): |
0.06mm/0.07mm |
|
Larghezza/gioco minimi (1oz): |
A un solo strato: 0.07mm/0.08mm |
|
Doppio strato: 0.08mm/0.09mm |
|
|
Allungamento |
6:01 |
8:01 |
Rame basso |
1/3Oz--2Oz |
3 Oz per il prototipo |
Tolleranza di dimensione |
Larghezza del conduttore: ±10% |
W ≤0.5mm |
Dimensione del foro: ±0.05mm |
H ≤1.5mm |
|
Registrazione del foro: ±0.050mm |
|
|
Tolleranza del profilo: ±0.075mm |
L ≤50mm |
|
Trattamento di superficie |
ENIG: 0.025um - 3um |
|
OSP: |
|
|
Latta di immersione: 0.04-1.5um |
|
|
Resistenza dielettrica |
AC500V |
|
Galleggiante della lega per saldatura |
288℃/10s |
Norma di IPC |
Forza di sbucciatura |
1.0kgf/cm |
IPC-TM-650 |
Infiammabilità |
94V-O |
UL94 |
Benvenuto a Huaswin!
L'elettronica di Huaswin è produttore di un'Assemblea professionale del PWB & del PWB, situato a Shenzhen, la Cina.
Assicuriamo i servizi della funzione della un-fermata: Progettazione del PWB, montaggio del PWB, acquisizione delle componenti, assemblea della IMMERSIONE e di SMT, preprogrammazione/che brucia di IC online, provando, imballaggio antistatico.
Capacità e servizi del PWB:
1. PWB a un solo lato, su due lati & a più strati (fino a 30 strati)
2. PWB flessibile (fino a 10 strati)
3. PWB della Rigido-flessione (fino a 8 strati)
4. CEM-1, CEM-3 FR-4, FR-4 alto TG, Polyimide, a materiale basato a alluminio.
5. HAL, HAL senza piombo, argento dell'oro di immersione/latta, oro duro, trattamento di superficie di OSP.
6. I circuiti stampato sono 94V0 compiacenti ed aderiscono IPC610 alla norma del PWB dell'internazionale della classe 2.
7. Le quantità variano dal prototipo a produzione in volume.
8. 100% E-Prove
Servizi dell'Assemblea del PWB:
Assemblea di SMT
Scelta & posto automatici
Disposizione componente piccola quanto 0201
Passo fine QEP - BGA
Ispezione ottica automatica
Assemblea del Attraverso-foro
Saldatura di Wave
Assemblea e saldatura della mano
Sourcing materiale
Preprogrammazione/che brucia di IC online
Test funzionale come richiesto
Prova di invecchiamento per i bordi di potere e del LED
Assemblea di unità completa (che compreso la plastica, il contenitore di metallo, la bobina, l'assemblaggio cavi ecc)
Progettazione d'imballaggio
Rivestimento conforme
Sia il immersione-rivestimento che il rivestimento verticale dello spruzzo è disponibili. Strato dielettrico non conduttivo proteggente che è
applicato sull'assemblea del circuito stampato per proteggere l'assemblea elettronica da danno dovuto
contaminazione, spruzzo di sale, umidità, fungo, polvere e corrosione causati dagli ambienti duri o estremi.
Una volta ricoperto, è chiaramente visibile come chiaro e materiale brillante.
Configurazione completa della scatola
“Soluzioni complete di configurazione della scatola„ compreso la gestione di materiali di tutte le componenti, parti elettromeccaniche,
plastica, intelaiature e materiale da imballaggio & della stampa
Metodi di collaudo
Prova di AOI
· Controlli per la pasta della lega per saldatura
· Controlli per le componenti giù a 0201"
· Controlli per le componenti mancanti, contrappeso, parti sbagliate, polarità
Ispezione dei raggi x
I raggi x forniscono l'ispezione ad alta definizione di:
· BGAs
· Bordi nudi
Prova del In-Circuito
La prova del In-Circuito è comunemente usata insieme con AOI che minimizza i difetti funzionali causati vicino
problemi componenti.
· Prova inizia ciclo
· Analisi funzionale avanzata
· Programmazione istantanea del dispositivo
· Prova funzionale
Specificazione dettagliata dell'Assemblea del PWB
1 |
Tipo di Assemblea |
SMT e Attraverso-foro |
2 |
Tipo della lega per saldatura |
Pasta solubile in acqua della lega per saldatura, al piombo e senza piombo |
3 |
Componenti |
Passivi giù alla dimensione 0201 |
BGA e VFBGA |
||
Chip senza piombo Carries/CSP |
||
Assemblea su due lati di SMT |
||
Passo fine a 08 mil |
||
Riparazione e Reball di BGA |
||
Rimozione della parte e Sostituzione-Stesso servizio di giorno |
||
3 |
Dimensione del bordo nudo |
Il più piccolo: pollici 0.25x0.25 |
Il più grande: pollici 20x20 |
||
4 |
Formati di file |
Bill dei materiali |
Archivi di Gerber |
||
Archivio del Scelta-N-Posto (XYRS) |
||
5 |
Tipo di servizio |
Carceriere, carceriere parziale o spedizione |
6 |
Imballaggio componente |
Tagli il nastro |
Metropolitana |
||
Bobine |
||
Parti sciolte |
||
7 |
Giri il tempo |
15 - 20 giorni |
8 |
Prove |
Ispezione di AOI |
Ispezione dei raggi x |
||
Prova del In-Circuito |
||
Prova funzionale |
Perché scelga l'elettronica di Huaswin come la vostra fabbricazione del PWB, l'assemblea di PCBA e fornitore di servizio dell'OEM?
1. Di alta qualità e prezzo competitivo
Huaswin ha esportato vario PCBs verso i clienti mondiali per anni. Tutti i bordi di PCBA e del PWB con 100%
prova elettronica e spedito fuori con una serie completa di documento di QA. Abbiamo aiutato con successo il nostro
clienti per prendere più quote di mercato fornendo il PWB di buona qualità e di prezzo competitivo, PCBA e
Prodotti dell'OEM.
2. Buona comunicazione e nessun servizio di differenza di tempo
Le nostri vendite ed ingegneri professionisti sono buoni anglofoni con l'industria del PWB di molti anni
esperienza. Le nostre vendite non solo vi serviscono sull'orario di lavoro regolare, ma anche online al cinese
notte. Molti clienti trovano che è duro da contattare con i loro fornitori sul loro orario di lavoro, questo fa
la comunicazione ed il lavoro importante in ritardo. Con Huaswin, non avrete questo problema, le nostre vendite
anche online durante la notte cinese.
3. Nessun limite di quantità di ordine
Considerare ogni cliente come il cliente di VIP ed offriamo il migliore servizio. “Non c'è nessun affare piccolo„ “ogni
conteggi di cliente„ potete trovare un certo riguardo della società voi come piccolo cliente o non avere interesse dentro
provi gli ordini, ma qui troverete la cura reale quando lavora con noi.
4. Risposta rapida
La risposta veloce è sempre il vantaggio competitivo in questo mercato globale protean. La reazione tempestiva è di
scorra una condizione necessaria per la sopravvivenza. Huaswin la conosce e la ha messa in pratica. Per il PWB nudo RFQ,
il cliente otterrà la nostra citazione in 2 ore e 3-5days per l'assemblea RFQ del PWB.
5. Servizio venduto in anticipo perfetto
Gli archivi di Gerber di alcuni progetti e BOM non è completi? Huaswin offre il servizio venduto in anticipo perfetto, aiutante vi
per comprimere tempo e costo dai dati attenti che controllano & che forniscono la domanda (EQ) di ingegneria. Nostro
l'ingegnere professionista fornirà gli archivi di produzione per il controllo e l'approvazione del cliente.
6. Copi il bordo di PCBA e del PWB
Nessun archivi di Gerber e BOM? Non è un problema! Gli ingegneri potenti di Huaswin possono copiare il PWB e le componenti
lista per voi soltanto da un bordo del campione. Possiamo anche copiare il prodotto finito per il nostro cliente secondo i campioni,
possiamo ottimizzare o aggiungere una certa funzione supplementare se necessario.
7. Un fornitore della soluzione del PWB di arresto
L'elettronica di Huaswin è fuoco su una soluzione del PWB di arresto:
Sourcing del PWB design+PCB manufacturing+PCB Assembly+Components
Il nostro forte gruppo di acquisto e di ingegneria aiuta i nostri clienti ad ottenere i prodotti soddisfatti in un momento efficienti
e modo redditizio.
