Introduzione:
Metta a fuoco sul più fondamentale del PWB, componenti messe a fuoco da un lato, l'altro lato del cavo è concentrato. Poiché i cavi compaiono soltanto su un lato, in modo da su questo genere di PWB è chiamato singolo PWB parteggiato.
Il singolo schema elettrico del pannello è dato la priorità con alla stampa della rete, cioè, nella superficie di rame stampata sull'agente della resistenza, per evitare la saldatura della resistenza dopo che incidere stampato sul segno e poi perforando elaborando il modo completare le parti guidi il foro e l'aspetto. Inoltre, la parte di una piccola quantità di diversi prodotti, sta usando l'agente fotosensibile della resistenza che forma il modello del metodo fotografico.
La gamma di temperature di funzionamento da 130 C a 230 bordi parteggiati di C. Single è disponibile con le finiture superfice compreso (OSP) protectant di superficie organico, l'argento di immersione, la latta e la doratura con sia il livello al piombo o senza piombo (HASL) della lega per saldatura dell'aria calda.
Materiale:
Il singolo materiale di base parteggiato del PWB nel bordo laminato carta di rame fenolica di carta, piatto laminato rame dell'epossiresina è dato la priorità a.
Struttura:
In primo luogo, la stagnola di rame da incidere, processo ecc. per ottenere un circuito richiesto, un film protettivo da perforare per esporre il cuscinetto corrispondente. Dopo la pulizia e poi il rotolamento del metodo per combinare i due. Poi la protezione di doratura esposta parte o della latta del cuscinetto.
Processo di produzione:
Singolo di piatto rivestito di rame - soppressione - trasferimento fotochimico di immagine stampa dello schermo/di metodo - rimuova la corrosione è stato stampato - pulizia, - lavorare del foro - forma asciutta - lavaggio a secco - rivestimento della saldatura di resistenza di stampa - cura - simbolo del segno di stampa - cura - essiccazione di lavaggio a secco - cambiamento continuo pre rivestito - un prodotto finito
Applicazione
Singolo PWB parteggiato la maggior parte del uso nella radio, la macchina termica, la conservazione frigorifera, le lavatrici e l'altro prodotto degli apparecchi elettrici come pure la stampante, distributori automatici, illuminazione del LED, componenti elettronici, quale il circuito della macchina dell'annuncio pubblicitario
Dettagli:
Termini di pagamento e spedizione:
|
Evidenziare: | scelga i circuiti stampato parteggiati,circuito in bianco |
---|

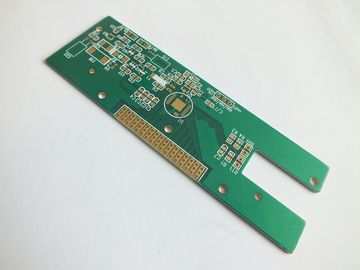

Abitudine FR1 singolo circuito stampato parteggiato del PWB Alto-Tg di 1 strato
I DETTAGLI DEL PRODOTTO |
|
Materia prima |
FR-1 |
Conteggio di strato |
1-Layer |
Spessore del bordo |
2.0mm |
Spessore di rame |
2.0oz |
Finitura superficia |
ENIG (oro Electroless di immersione del nichel) |
Maschera della lega per saldatura |
Verde |
Silkscreen |
Bianco |
Minuti Larghezza/gioco della traccia |
0.075/0.075mm |
Minuti Dimensione del foro |
0.25mm |
Spessore del rame della parete del foro |
≥20μm |
Misura |
300×400mm |
Imballaggio |
Interno: Sotto vuoto in balle di plastica molli |
Applicazione |
Comunicazione, automobile, cellula, computer, medico |
Vantaggio |
Prezzo competitivo, consegna veloce, OEM&ODM, campioni liberi, |
Requisiti speciali |
Sepolto e cieco via, controllo di impedenza, tramite spina, |
Certificazione |
UL, ISO9001: 2008, ROHS, PORTATA, SGS, HALOGEN-FREE |
CAPACITÀ DI PRODUZIONE DEL PWB |
||
|
Elemento degli OGGETTI |
|
Laminato |
Tipo |
FR-1, FR-5, FR-4 Alto-Tg, ROGERS, ISOLA, ITEQ, |
Spessore |
0.2~3.2mm |
|
Tipo di produzione |
Conteggio di strato |
2L-16L |
Trattamento di superficie |
HAL, doratura, oro di immersione, OSP, |
|
Tagli la laminazione |
Dimensione di Max. Working Panel |
1000×1200mm |
Strato interno |
Spessore interno del centro |
0.1~2.0mm |
Larghezza/gioco interni |
Min: 4/4mil |
|
Spessore di rame interno |
1.0~3.0oz |
|
Dimensione |
Tolleranza di spessore del bordo |
±10% |
Allineamento dello strato intermedio |
±3mil |
|
Perforazione |
Dimensione del pannello di fabbricazione |
Massimo: 650×560mm |
Diametro di perforazione |
≧0.25mm |
|
Tolleranza del diametro del foro |
±0.05mm |
|
Tolleranza di posizione del foro |
±0.076mm |
|
Anello di Min.Annular |
0.05mm |
|
Placcatura di PTH+Panel |
Spessore del rame della parete del foro |
≧20um |
Uniformità |
≧90% |
|
Strato esterno |
Larghezza di pista |
Min: 0.08mm |
Gioco della pista |
Min: 0.08mm |
|
Placcatura del modello |
Spessore di rame finito |
1oz~3oz |
Oro di EING/Flash |
Spessore del nichel |
2.5um~5.0um |
Spessore dell'oro |
0.03~0.05um |
|
Maschera della lega per saldatura |
Spessore |
15~35um |
Ponte della maschera della lega per saldatura |
3mil |
|
Leggenda |
Linea larghezza/interlinea |
6/6mil |
Dito dell'oro |
Spessore del nichel |
〞 di ≧120u |
Spessore dell'oro |
1~50u〞 |
|
Livello di aria calda |
Spessore della latta |
100~300u〞 |
Guida |
Tolleranza della dimensione |
±0.1mm |
Dimensione della scanalatura |
Min: 0.4mm |
|
Diametro della taglierina |
0.8~2.4mm |
|
Perforazione |
Tolleranza del profilo |
±0.1mm |
Dimensione della scanalatura |
Min: 0.5mm |
|
V-CUT |
Dimensione di V-CUT |
Min: 60mm |
Angolo |
15°30°45° |
|
Rimane la tolleranza di spessore |
±0.1mm |
|
Smussatura |
Dimensione di smussatura |
30~300mm |
Prova |
Tensione di prova |
250V |
Max.Dimension |
540×400mm |
|
Controllo di impedenza |
|
±10% |
Razione di aspetto |
12:1 |
|
Dimensione di perforazione del laser |
4mil (0.1mm) |
|
Requisiti speciali |
Sepolto e cieco via, controllo di impedenza, tramite spina, |
|
Servizio di OEM&ODM |
Sì |
