PWB di bordo
Introduzione
L'Assemblea del PWB è un processo che richiede la conoscenza non appena delle componenti e dell'assemblea del PWB ma anche di progettazione del circuito stampato, di montaggio del PWB e di forte comprensione del prodotto finito. L'assemblea del circuito è solo di un pezzo del puzzle a consegnare il prodotto perfetto la prima volta. I circuiti di San Francisco è una soluzione della un-fermata per tutti i servizi del circuito in modo da siamo trincerati spesso con il processo di produzione del PWB da progettazione all'assemblea. Attraverso la nostra forte rete dei partner ben-provati dell'assemblea e di fabbricazione del circuito, possiamo fornire le capacità più avanzate e quasi più illimitate per la vostra applicazione del PWB di produzione o del prototipo. Conservi la difficoltà che viene con l'acquisizione trattata e che tratta con i venditori multipli delle componenti. I nostri esperti vi troveranno le migliori parti per il vostro prodotto finito.
Servizi dell'Assemblea del PWB:
assemblea del prototipo di Rapido-giro Assemblea chiavi in mano Assemblea chiavi in mano parziale Assemblea della spedizione Assemblea senza piombo compiacente di RoHS Assemblea Non-RoHS
Rivestimento conforme Scatola-configurazione ed imballaggio finali
Processo di montaggio del PWB
Perforazione-----Esposizione-----Placcaggio-----Etaching & spogliare-----Perforazione-----Prova elettrica-----SMT-----Saldatura di Wave-----Montaggio-----Ict-----Test funzionale-----Prova di umidità & di temperatura
Servizi di prova
Raggi x (2-D e 3-D) Ispezione dei raggi x di BGA Prova di AOI (ispezione ottica automatizzata) Prova di Ict (prova del In-Circuito) Prova funzionale (al livello di sistema & del bordo) Sonda volante
Capacità
Tecnologia del supporto/parti di superficie (Assemblea di SMT) Dispositivo del Attraverso-Foro/parti (THD) Parti miste: Assemblea di THD & di SMT BGA/micro BGA/uBGA QFN, POP & chip senza piombo 2800 perno-conteggio BGA 0201/1005 componenti passive 0,3/0,4 passi Pacchetto di schiocco Vibrazione-chip di CCGA ripieno sotto Interposizione/accatastamento di BGA e più…

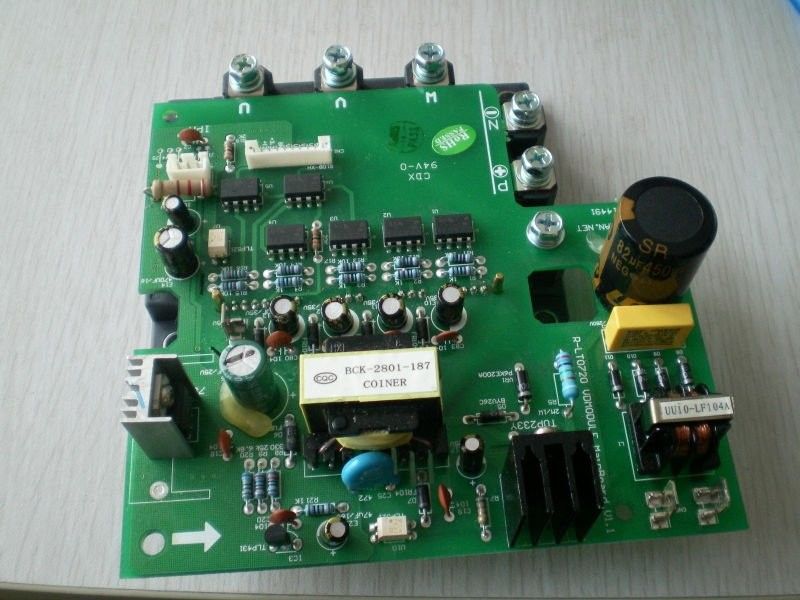

L'assemblea del bordo del PWB di abitudine del sistema di controllo del condizionatore d'aria assiste FR-4, la base FR2
HASL/HASL senza piombo, latta chimica, oro chimico, oro di immersione
produttore di assemblaggio PCB:
Print Circuit Board
comitato per il controllo per il condizionatore d'aria:
assemblea del bordo del PWB del sistema di controllo del condizionatore d'aria OEM
assemblea del PWB del condizionatore d'aria:
sistema di controllo di alta qualità PWB
Evidenziare:
Assemblaggio di circuiti stampati
,
PCB
L'assemblea del bordo del PWB di abitudine del sistema di controllo del condizionatore d'aria assiste FR-4, la base FR2
Specifiche
PWB del condizionatore d'aria dell'automobile 1.PCB&PCBA consegna del respond&Fast 2.Soon 3.ISO9001/TS16949/IPC/ROHS/UL 4. Alta qualità ragionevole
PWB di strato di FR4 1-38; produttore del PWB di prezzo basso; Percorso del PWB; Tagliatrice del PWB; Bordo elettronico del PWB; FR4 IL PWB su due lati, il PWB del carbonio del condizionatore d'aria dell'automobile, componente elettronico per il PWB/pcba, condizionatore d'aria parte il PWB. PWB del condizionatore d'aria dell'automobile
Possiamo prvide un pacchetto di servizio:
· 1. Disposizione del PWB, progettazione del PWB;
· 2: Faccia gli alti strati del PWB della difficoltà (1 - 38)
· 3: Fornisca tutti i componenti elettronici;
· 4: Assemblea del PWB;
· 5: Scriva i programmi per i clienti;
· 6: Prova di PCBA/finishedproduct.
Specificazione per la fabbricazione del PWB:
Oggetto
Specificazione
Numbr dello strato
1-38Layers
Materiale
FR-4, FR2.Taconic, Rogers, CEM-1 CEM-3,
ceramico, terrecotte
Da laminato sostenuto da metallo
Osservazioni
L'alto Tg CCL è disponibile (Tg>=170ºC)
Spessore del bordo di rivestimento
0.2mm-6.00 millimetro (8mil-126mil)
Spessore del centro di Minimun
0.075mm (3mil)
Spessore di rame
min di 1/2 oncia; massimo 12 once
Larghezza di Min.Trace & interlinea
0.075mm/0.1mm (3mil/4mil)
Diametro di Min.Hole per CNC Driling
0.1mm (4mil)
Diametro di Min.Hole per perforare
0.9mm (35mil)
Più grande dimensione del pannello
610mm*508mm
Posizione del foro
CNC Driling di +/-0.075mm (3mil)
Larghezza del conduttore (W)
+/-0.05mm (2mil) o
+/--20% di materiale illustrativo originale
Diametro del foro (H)
PTH L: +/-0.075mm (3mil)
L Non-PTH: +/-0.05mm (2mil)
Tolleranza del profilo
percorso di CNC di +/-0.125mm (5mil)
+/-0.15mm (6mil) perforando
Filo di ordito & torsione
0,70%
Resistenza di isolamento
10Kohm-20Mohm
Conducibilità
<50ohm>
Tensione di prova
10-300V
Dimensione del pannello
110×100mm (min)
660×600mm (massimo)
registro foglio errato di Strato-strato
4 strati: 0.15mm (6mil) massimi
6 strati: 0.25mm (10mil) massimi
Min.spacing fra il bordo del foro al circuity pqttern di uno strato interno
0.25mm (10mil)
Min.spacing fra il modello dei circuiti di oulineto del bordo di uno strato interno
0.25mm (10mil)
Tolleranza di spessore del bordo
4 strati: +/-0.13mm (5mil)
6 strati: +/-0.15mm (6mil)
Controllo di impedenza
+/--10%
Impendance differente
+-/10%
Termini dettagliati per l'Assemblea del PWB
Requisito tecnico
1)Tecnologia di saldatura professionale del Attraverso-foro e del superficie-montaggio
2)Le varie dimensioni gradiscono la tecnologia di SMT di 1206,0805,0603 componenti
3)Ict (nella prova del circuito), tecnologia di FCT (prova funzionale del circuito)
4)Assemblea del PWB con approvazione di VL.CE.FCC.Rohs
5)Tecnologia di saldatura di riflusso del gas dell'azoto per SMT
6)Catena di montaggio di SMT&Solder di alto livello
7)Capacità ment di tecnologia del posto del bordo collegata alta densità
Requisito di citazione
1)archivio del genber e lista di Bom
2)chiaro pics del campione di PCBA o di PCBA per noi
