Casa CampioniSchede Pcb prototipo

Il PWB su ordinazione del prototipo di enig della base FR4 si imbarca su 2 strati, maschera nera della lega per saldatura

Certificazioni del PWB
di buona qualità pcb scheda flessibile
di buona qualità pcb scheda flessibile
Rassegne del cliente
La qualità del bordo è molto buona! Siamo stati il cliente di WonDa per più di 4 anni. Il vostri buoni servizio e qualità è troppo buoni.

—— Jay

La cooperazione è molto soddisfacente e la società degli anni ultimi, siamo molto disposti a continuare la cooperazione a lungo termine.

—— Rob

La qualità del bordo è molto buona! Sono sorpreso con il basso costo e la consegna rapida. È completamente dalla mia aspettativa. Definitivamente ritornerò.

—— Port Victoria, Australia

Sono ora online in chat

Schede Pcb prototipo

  • Alta precisione Schede Pcb prototipo fornitori
  • Alta precisione Schede Pcb prototipo fornitori





Tipo materiale:


 FR4, materiale dell'non alogeno, base di alluminio, base del bottaio, materiale ad alta frequenza, stagnola di rame spessa, 94-V0 (HB), materiale di pi, ALTO TG: SL S1000-2, ITEQ: IT180

Trattamento di superficie: HAL, oro di immersione, latta di immersione, argento di immersione, dito dell'oro, OSP, dito di HAL (oro di immersione, OSP, argento di immersione, latta di immersione) +Gold




Applicazione


PCBs si applica a una vasta gamma di industrie alta tecnologie come: LED, telecomunicazione, applicazione informatica, illuminazione, macchina del gioco, controllo industriale, potere, automobile e prodotti elettronici di consumo di qualità superiore, ect. Da lavoro e da sforzo all'introduzione sul mercato, dalle esportazioni assidui dei prodotti le contee dell'americano, del Canada, di Europa, in Africa ed altri paesi dell'Asia e del Pacifico.





FAQ


Che cosa sono le dimensioni disponibili dei fori?


14 mil - 150 mil - 1 mil incrementa
150 mil - 200 mil - 5 incrementi di mil
superiore a 200 mil - i fori sarebbero diretti fuori
Usiamo soltanto perforiamo dentro le unità imperiali. Gli archivi presentati nelle unità metriche (millimetro) sarebbero convertiti in unità imperiali (mil) ed hanno arrotondato fino a mil seguente.



Sono utilizzato alla progettazione nelle unità metriche mentre il sito Web è specificato nelle unità imperiali. C'è una tavola di conversione che posso riferirmi a?


Nel richiedere una citazione online, la forma di citazione può trattare le unità come pure i pollici di millimetro per le dimensioni.



Come specifico i ritagli interni/fresatura nella mia progettazione?


Tutti i ritagli/scanalature interni/fresatura dovrebbero essere specificati sullo stesso strato è il profilo del bordo. La dimensione routable minima della scanalatura è di 32 mil. Durante il tempo di ordine, dichiari prego questo requisito “nella sezione di richiesta speciale„ in modo che i nostri ingegneri di camma sia informati di. Ciò non è qualcosa che incontriamo spesso così là siamo probabilità possiamo trascurarlo. Assicuri che abbia saputo a noi.

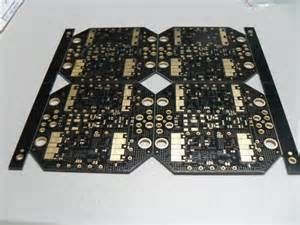

Il PWB su ordinazione del prototipo di enig della base FR4 si imbarca su 2 strati, maschera nera della lega per saldatura

Custom FR4 base enig prototype pcb boards 2 layer , black Solder mask
Custom FR4 base enig prototype pcb boards 2 layer , black Solder mask

Grande immagine :  Il PWB su ordinazione del prototipo di enig della base FR4 si imbarca su 2 strati, maschera nera della lega per saldatura

Dettagli:

Luogo di origine: shen zhen, porcellana
Marca: WonDa
Certificazione: CE, ROHS, UL

Termini di pagamento e spedizione:

Quantità di ordine minimo: Nessuno
Prezzo: Negotiable
Imballaggi particolari: Borsa di vuoto + cartone esterno
Tempi di consegna: 5-15 giorni
Termini di pagamento: L/C, T/T, paypal
Capacità di alimentazione: 10000 Sq.meter/mese
Descrizione di prodotto dettagliata
Numero degli strati: 2 strati materiale di base: FR4
Spessore di rame: 1.0oz Spessore del bordo: 1.6mm
Minuti Dimensione del foro: 3mil (0.075mm) Rifinitura di superficie: ENIG
Colore della maschera della lega per saldatura: Black Leggenda: bianco
Standrad: Bordo del PWB di IPC-A-610D prova: Prova volante della sonda
Larghezza di scanalatura minima: 0,12", 3.0mm, o 120mils
Evidenziare:

PCB

,

prototipo + Assemblea

Il PWB su ordinazione del prototipo di enig della base FR4 si imbarca su 2 strati, maschera nera della lega per saldatura



Specifiche


1.pcb prototipo del bordo/PWB
termine di consegna 2.fast
servizio 3.pcb&pcba
PWB 4.all provato prima della spedizione
5.samples disponibile


WonDa, il vostro unico del contatto per tutte le vostre materie prime, parti ed assemblea del PWB, inoltre offre:



- Produzione a contratto
- Servizi di progettazione
- Progettazione & Assemblea del PWB
- Progettazione
- Modello
- Assemblee del cavo e della fune
- Plastica e muffe


Capacità manufacture&Technical del PWB



Rifornimento di WonDa con i singoli e FR4 PWB a più strati, MCPCB (PWB) dell'alluminio, FPC, PCBs con l'UL ROHS

Le certificazioni volume basso, montaggio della massa e del prototipo sono benvenute. Tutto il PCBs è la consegna a tempo.



Strato

1,2,4 o 6, fino a 12 strati

Materiale

FR4, CEM1, CEM3, altezza TG, alogeno FR4 liberano, FR1, FR2

Quantità di ordine

1-500,000

Forma del bordo

Rettangolare, rotondo, scanalature, ritagli, complesso, irregolare

Tipo del bordo

Rigido, flessibile, rigido-flessibile

Materiale del bordo

FR-4, in vetro epossidico, FR4 alto Tg, Rohs compiacente, di alluminio, Rogers, ecc

Taglio del bordo

Taglio, V-punteggio, linguetta-diretto

Spessore del bordo

0.2~4.0mm, flessione 0.01~0.25"

Peso di rame

1,0, 1,5, 2.0oz

Maschera della lega per saldatura

Il verde su due lati LPI, inoltre sostiene rosso, bianco, giallo, blu, il nero

Matrice per serigrafia

Su due lati o a un solo lato in bianco, in giallo, in nero, o la negazione

Linea larghezza minima della matrice per serigrafia

0,006" o 0.15mm

Dimensioni massime del bordo

20inch*20inch o 500mm*500mm

Diametro del foro minimo del trapano

0,01", 0.25mm.or 10 mil

Finitura superficia

HASL, nichel, oro dell'IMM, latta dell'IMM, argento dell'IMM, OSP ecc

Tolleranza di spessore del bordo

± 10%

Tolleranza di rame del peso

± 0.25oz

Larghezza di scanalatura minima

0,12", 3.0mm, o 120mils

profondità del V-punteggio

20-25% di spessore del bordo

Fori metallizzati

Fori del lavandino

Formato di file di progettazione

DXF di Gerber RS-274X, di 274D, di Eagle e di AutoCAD, DWG



Capacità dell'Assemblea del PWB del PWB Assembly&



--un servizio di arresto SME dal PWB, dalle componenti, dalla prova di PCBA e di PCBA, come nuovo PCBA proietta, WonDa presenta questo vantaggio.

-- fornisca i campioni 5pcs per la vostra prova prima della produzione normale.

--Possiamo finire un progetto di SME velocemente quanto 15days



Quantità

L'Assemblea del PWB del volume di Prototype&Low, da 1 bordo a 250, è per la specialità,

ma possiamo trattare gli ordini fino al 1000

Tipo di Assemblea

SMT e Attraverso-foro

Tipo della lega per saldatura

Pasta solubile in acqua della lega per saldatura, al piombo e senza piombo

Componenti

Passivi giù alla dimensione 0201

BGA e VFBGA

Chip senza piombo Carries/CSP

Assemblea su due lati di SMT

Passo fine a 08 mil

Riparazione e Reball di BGA

Rimozione della parte e Sostituzione-Stesso servizio di giorno

Dimensione del bordo nudo

Il più piccolo: pollici 0.25x0.25

Il più grande: pollici 20x20

Formati di file

Bill dei materiali

Archivi di Gerber

Archivio del Scelta-N-Posto (XYRS)

Tipo di servizio

Carceriere, carceriere parziale o spedizione

Imballaggio componente

Tagli il nastro

Metropolitana

Bobine

Parti sciolte

Giri il tempo

Lo stesso servizio di giorno ad un servizio di 15 giorni

Prove

Prova volante della sonda

Prova di ispezione AOI dei RAGGI X





Termine d'esecuzione di PCB&PCBA





Singolo, doppio parteggiato

Quattro strati

Sei strati

Superiore ad otto strati

HDI

Termine d'esecuzione del campione (normale)

5-6

6-7

7-8

10-12

15-20

Termine d'esecuzione del campione (più veloce)

48 - 72 ore

5

6

6-7

12

Fabbricazione in serie

termine d'esecuzione (primo lotto)

7-9

10-12

13-15

16

20



Metodi di prova per il bordo di PCBA e del PWB



---Eseguiamo le procedure multiple di assicurazione di qualità prima della spedizione fuori dei qualsiasi bordi di PCBA e del PWB. Questi includono:

· Ispezione visiva

· Sonda volante

· Letto dei chiodi

· Controllo di impedenza

· rilevazione di Lega per saldatura-abilità

· Microscopio metallograghic di Digital

· AOI (ispezione ottica automatizzata)
